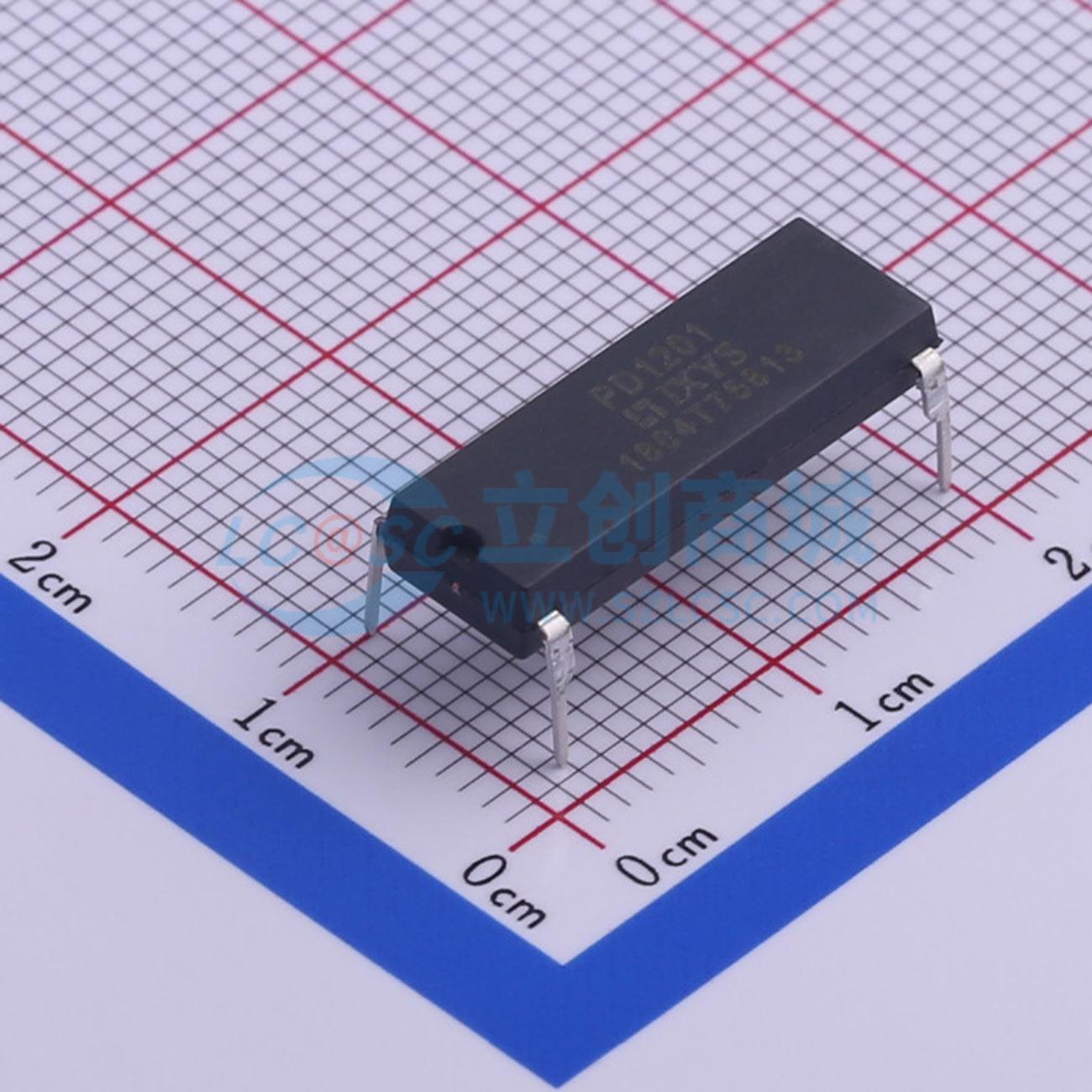

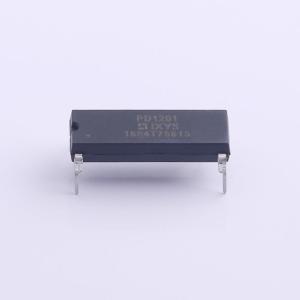

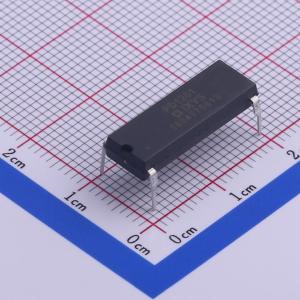

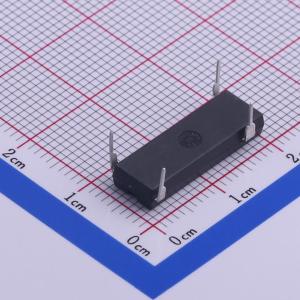

温馨提醒：图片仅供参考，商品以实物为准
PD1201
1 Form A (SPST-NO) AC 有
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PD1201是一款交流固态开关，采用光耦合技术，具备双功率可控硅整流器（SCR）输出，可替代光耦合器和三端双向可控硅开关（Triac）电路。PD1201开关性能可靠，能提供高达400Vₚ的阻断电压，最大浪涌电流额定值为20A。此外，精确控制的过零电路可确保在切换交流负载时不会产生瞬变
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- PD1201
- 商品编号
- C459793
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 1.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(可控硅输出) | |
| 输入类型 | AC | |
| 正向压降 | 1.5V | |
| 阻断电压 | 400V | |
| 负载电流 | 1A | |
| 过零功能 | 有 |
| 属性 | 参数值 | |
|---|---|---|
| 触点形式 | 1 Form A (SPST-NO) | |
| 负载电压 | 120V | |
| 工作温度 | -40℃~+85℃ | |
| 正向电流(If) | 10mA | |
| 静态dv/dt | 1.2kV/us | |
| 浪涌电流 | 20A |
商品概述
PD1201是一种使用光耦合的交流固态开关，具有双电源SCR输出，可作为光耦合器和三端双向可控硅电路的替代品。PD1201开关足够坚固，能够提供高达400Vp的阻断电压和最大20A的浪涌电流额定值。此外，严格控制的零交电路确保了交流负载的切换不会产生瞬态。输入和输出电路通过光耦合，以提供3750Vrms的隔离和抗噪性能，从而在控制电路和负载电路之间实现隔离。因此，PD1201非常适合于电磁干扰会干扰机电继电器操作的工业环境。
商品特性
- 负载电流高达1A rms
- 阻断电压高达400V_P
- 3750V_rms 输入到输出隔离
- 5mA 灵敏度
- 过零检测
- 直流控制，交流输出
- 光电隔离
- 低电磁干扰和射频干扰生成
- 高抗噪性
- VDE 兼容
- 阻燃等级 UL 94 V-0
应用领域
- 可编程控制
- 过程控制
- 电源控制面板
- 远程切换
- 气泵电子设备
- 接触器
- 大型继电器
- 电磁阀
- 电机
- 加热器
