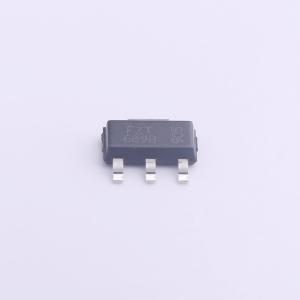

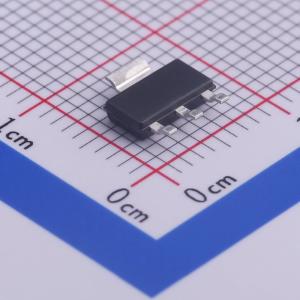

温馨提醒：图片仅供参考，商品以实物为准
FZT689BTA
NPN 电流:3A 电压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO > 20V。 BVcBo > 20V。 高连续电流：IC = 3.0A。 在2A时hFE > 400，且饱和电压低。 在3A时VCE(sat) < 450mV。 互补PNP型。应用：达林顿管替代品。 闪光灯转换器和电池供电电路
- 品牌名称
- DIODES(美台)
- 商品型号
- FZT689BTA
- 商品编号
- C460218
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 20V | |
| 耗散功率(Pd) | 1.6W | |
| 直流电流增益(hFE) | 400@2A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 150MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 500mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V |
商品特性
- 集电极 - 发射极击穿电压（BVCEO）> 20 V
- 集电极 - 基极击穿电压（BVCBO）> 20 V
- 集电极连续电流（IC）= 3.0 A，高连续电流
- 集电极电流为 2 A 时，共发射极电流放大系数（hFE）> 400，且饱和电压低
- 集电极电流为 3 A 时，集电极 - 发射极饱和电压（VCE(sat)）< 450 mV
- 互补 PNP 型：DIODES™ FZT789B
- 无铅涂层；符合 RoHS 标准
- 无卤素和锑，“绿色”器件
应用领域
- 达林顿管替代
- 闪光灯转换器和电池供电电路
