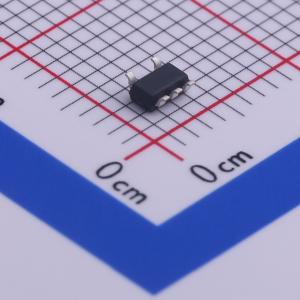

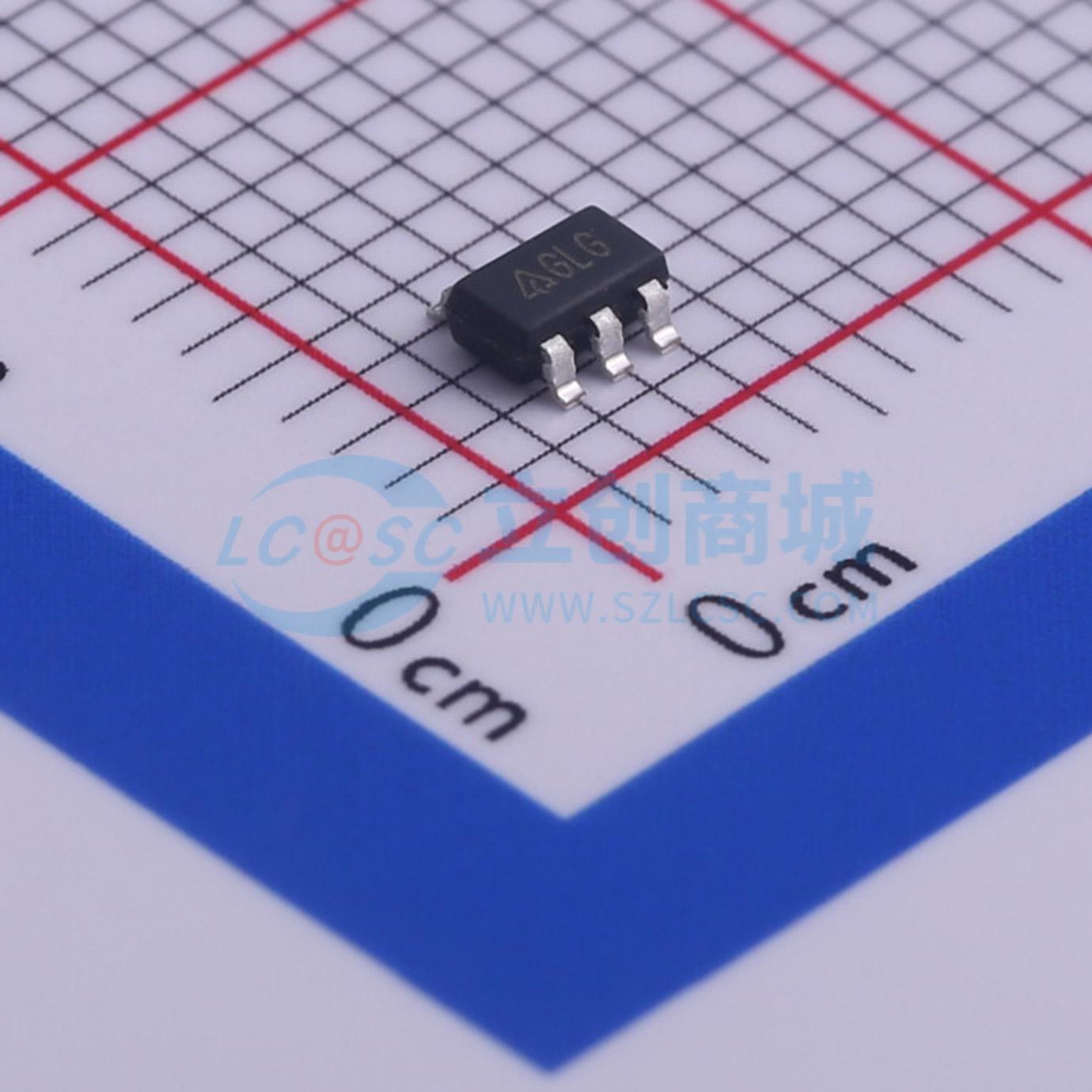

AP2822GKBTR-G1

AP2822是一款集成式高端功率开关，由N沟道MOSFET、电荷泵、过流及过热等相关保护电路组成。该开关的低导通电阻RDS(ON)为85mΩ，旨在满足USB压降要求。该IC具备软启动功能以限制浪涌电流、过流保护、带折返功能的负载短路保护以及热关断功能，可避免热插拔时开关损坏。欠压锁定（UVLO）功能用于确保在无有效输入电压时，器件保持关断状态。FLAG输出可向本地USB控制器指示故障情况。 AP2822采用标准的SOT - 23 - 5封装。

• 低MOSFET导通电阻：85mΩ
• 符合USB规范
• 提供4种连续负载版本：0.5A/1.0A/1.5A/2.0A
• 逻辑电平使能引脚：有高电平有效和低电平有效版本
• 工作电压范围：2.7V至5.5V
• 低电源电流：68μA（典型值）
• 低关断电流：1.0μA（最大值）
• 欠压锁定
• 软启动
• 过流保护
• 过温保护
• 带折返功能的负载短路保护
• 断电时无反向电流
• 带开漏输出的去毛刺FLAG输出
• 带输出关断下拉电阻（用于自动放电）（AP2822A/AP2822B/AP2822C/AP2822D/AP2822E/AP2822F/AP 2822G/AP2822H）
• 不带输出关断下拉电阻（用于无自动放电）（AP2822AN/AP2822BN/AP2822CN/AP2822DN/AP2822EN/AP 2822FN/AP2822GN/AP2822HN）
• 完全无铅且完全符合RoHS标准
• 无卤素和锑，“绿色”器件

• USB电源管理
• USB总线/自供电集线器
• 热插拔电源
• 电池充电电路
• 笔记本电脑、主板PC
