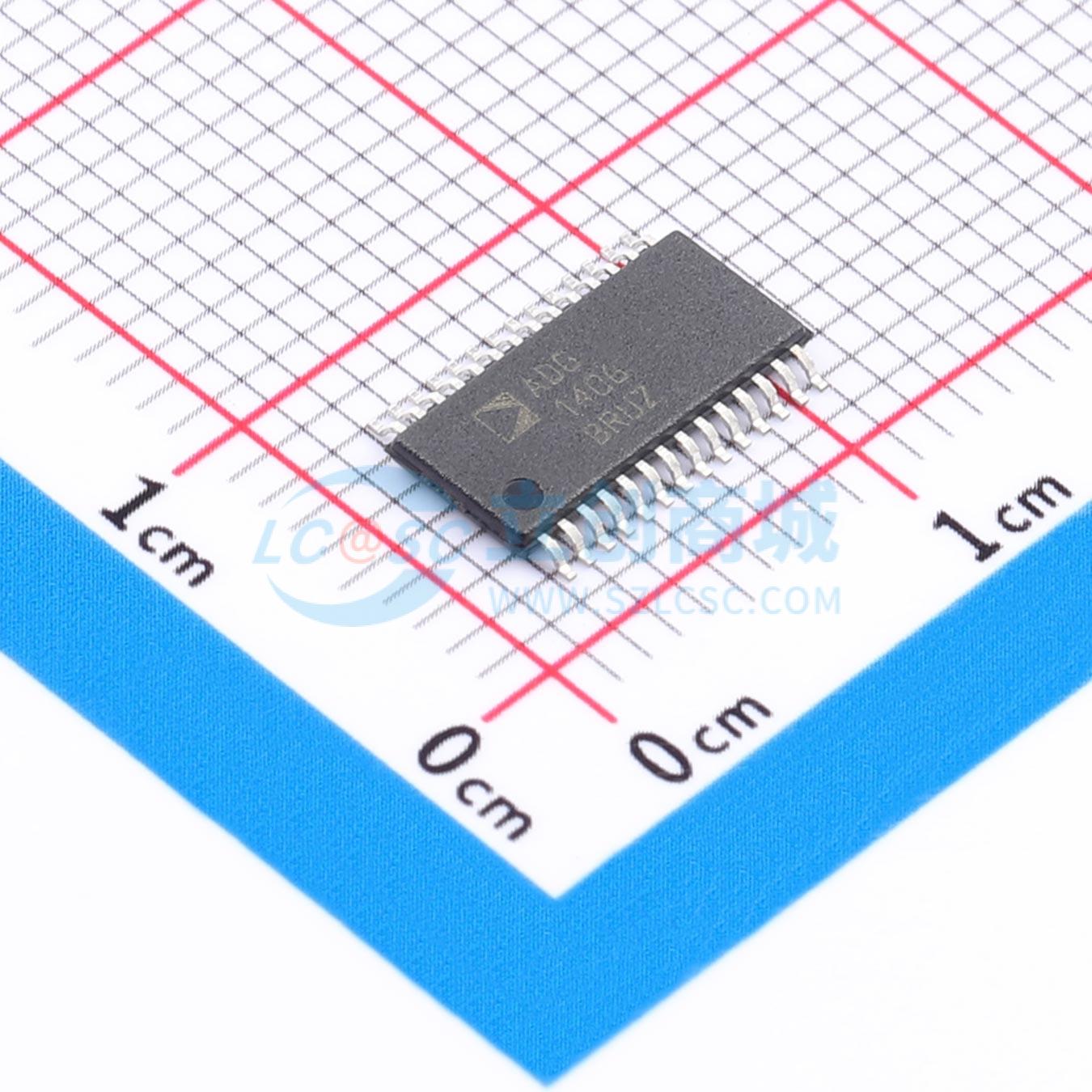

ADG1406BRUZ
9.5Ω导通电阻,16通道差分8通道±15V/+12V/±5ViCMOS多路复用器
- 描述
- ADG1406和ADG1407是单片iCMOS模拟多路复用器,分别包含16个单通道和8个差分通道。它们具有超低导通电阻和平坦度,适用于需要低失真的数据采集和增益切换应用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG1406BRUZ
- 商品编号
- C459144
- 商品封装
- TSSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.429667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 16:1 | |
| 通道数 | 1 | |
| 工作电压 | -15V~15V;12V;-5V~5V | |
| 导通时间(ton) | 83ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 9.5Ω | |
| 关闭时间(toff) | 98ns | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 60MHz |
商品概述
ADG1406和ADG1407分别是单片iCMOS模拟多路复用器,包含16个单通道和8个差分通道。ADG1406根据4位二进制地址线(A0、A1、A2和A3)将16个输入之一切换到公共输出。ADG1407根据3位二进制地址线(A0、A1和A2)将8个差分输入之一切换到公共差分输出。两款器件均有一个EN输入,用于使能或禁用器件。禁用时,所有通道关闭。开启时,每个通道在两个方向上的导通性能相同,且输入信号范围可扩展至电源电压。 工业CMOS(iCMOS)模块化制造工艺结合了高压互补金属氧化物半导体(CMOS)和双极技术。它能够开发出一系列高性能模拟IC,可在33 V电压下工作,且占用空间是其他任何一代高压器件都无法实现的。与采用传统CMOS工艺的模拟IC不同,iCMOS组件能够承受高电源电压,同时提高性能、显著降低功耗并减小封装尺寸。 这些开关的超低导通电阻和导通电阻平坦度使其成为数据采集和增益切换应用的理想解决方案,在这些应用中,低失真至关重要。iCMOS结构确保了超低功耗,使这些器件非常适合便携式和电池供电的仪器。
商品特性
- 25℃时导通电阻为9.5 Ω
- 连续电流高达300 mA
- 在±15 V/+12 V/±5 V下全面规格化
- 3 V逻辑兼容输入
- 轨到轨操作
- 先断后通切换动作
- 28引脚TSSOP和32引脚、5 mm×5 mm LFCSP封装
应用领域
- 医疗设备
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 通信系统
