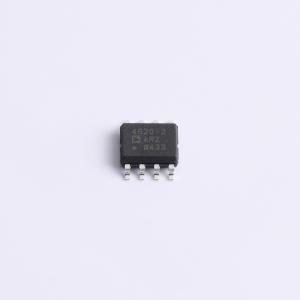

温馨提醒：图片仅供参考，商品以实物为准
ADA4620-2ARZ-R7
36V 精密、低噪声、16.5MHz JFET 运算放大器，具备轨到轨输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精密、低噪声、低失调漂移的JFET运算放大器，在速度、扩展工作范围和温度下提供顶级精度参数组合。适用于高直流精度和交流性能，非常适合作为数据采集（DAQ）系统中的前端放大器，或用于具有高输入阻抗的跨阻放大器（TIA）电路。每个放大器仅需1.3mA的电源电流，具有16.5MHz的增益带宽积、32V/μs的压摆率、5.1nV/√Hz的宽带噪声以及0.1Hz至10Hz的225nVₚ₋ₚ噪声。输入电压范围包括负电源，输出摆幅为轨到轨。工作温度范围为 -40℃至 +125℃，双电源范围为±2.25V至±18V，单电源范围为 +4.5V至 +36V。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4620-2ARZ-R7
- 商品编号
- C44199261
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 2 | |
| 增益带宽积(GBW) | 16.5MHz | |
| 输入偏置电流(Ib) | 800fA | |
| 输入失调电压(Vos) | 30uV | |
| 共模抑制比(CMRR) | 143dB | |
| 压摆率(SR) | 32V/us | |
| 静态电流(Iq) | 1.3mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 0.4uV/℃ | |
| 输出电流 | 94mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.5V~36V | |
| 双电源电压(Vee~Vcc) | 2.25V~18V；-18V~-2.25V | |
| 输入电压噪声密度(eN) | 5.1nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.1pA | |
| 功能特性 | 内置补偿；EMI滤波/RF抑制 |
商品概述
ADA4620-1 和 ADA4620-2 是 36 V、精密、低噪声、低失调漂移的 JFET 运算放大器。这些器件在高速、扩展工作范围和温度下提供了的精密参数组合。ADA4620 非常适合高直流精度和交流性能。其规格使其成为数据采集系统前端放大器或高输入阻抗跨阻放大器电路的理想选择。每放大器仅消耗 1.3 mA 的电源电流，ADA4620 具有 16.5 MHz 的增益带宽积、32 V/µs 压摆率、5.1 nV/√Hz 的宽带噪声以及 225 nVₚ₋ₚ 的 0.1 Hz 至 10 Hz 噪声。输入电压范围包含负电源，输出可轨到轨摆动。ADA4620 的工作温度范围为 -40°C 至 +125°C，双电源范围为 ±2.25 V 至 ±18 V，单电源范围为 +4.5 V 至 +36 V。ADA4620-1 和 ADA4620-2 采用 8 引脚 SOIC_N 封装。
商品特性
- 低失调电压：典型值 ±30 μV
- 低失调电压漂移：典型值 ±0.32 μV/°C
- 低输入偏置电流：典型值 ±0.8 pA，最大值 ±5 pA
- 低 1/f 噪声：典型值 225 nVₚ₋ₚ，0.1 Hz 至 10 Hz
- 电压噪声密度：典型值 5.1 nV/√Hz @ 1 kHz
- 增益带宽积：典型值 16.5 MHz
- 高压摆率：典型值 32 V/µs
- 低总谐波失真：典型值 -148 dB @ 1 kHz
- 低电源电流：每放大器典型值 1.3 mA
- 宽电源电压范围：单电源 4.5 V 至 36 V；双电源 ±2.25 V 至 ±18 V
- 无相位反转
- 单位增益稳定
- 扩展的高输入共模范围：V+ - 4.4 V < VCM ≤ V+
- 多通道选项：ADA4620-1 单通道；ADA4620-2 双通道
应用领域
- 跨阻放大器
- 电子测试与测量
- 科学和现场仪器
- 半导体测试
- 数据采集系统
- 高阻抗传感器
