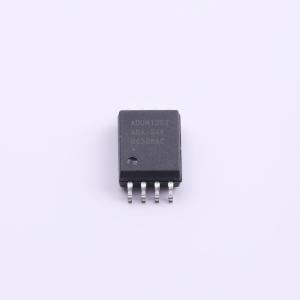

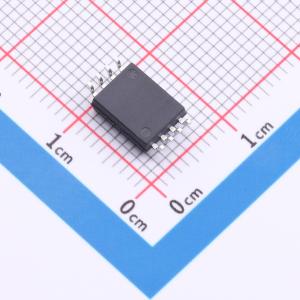

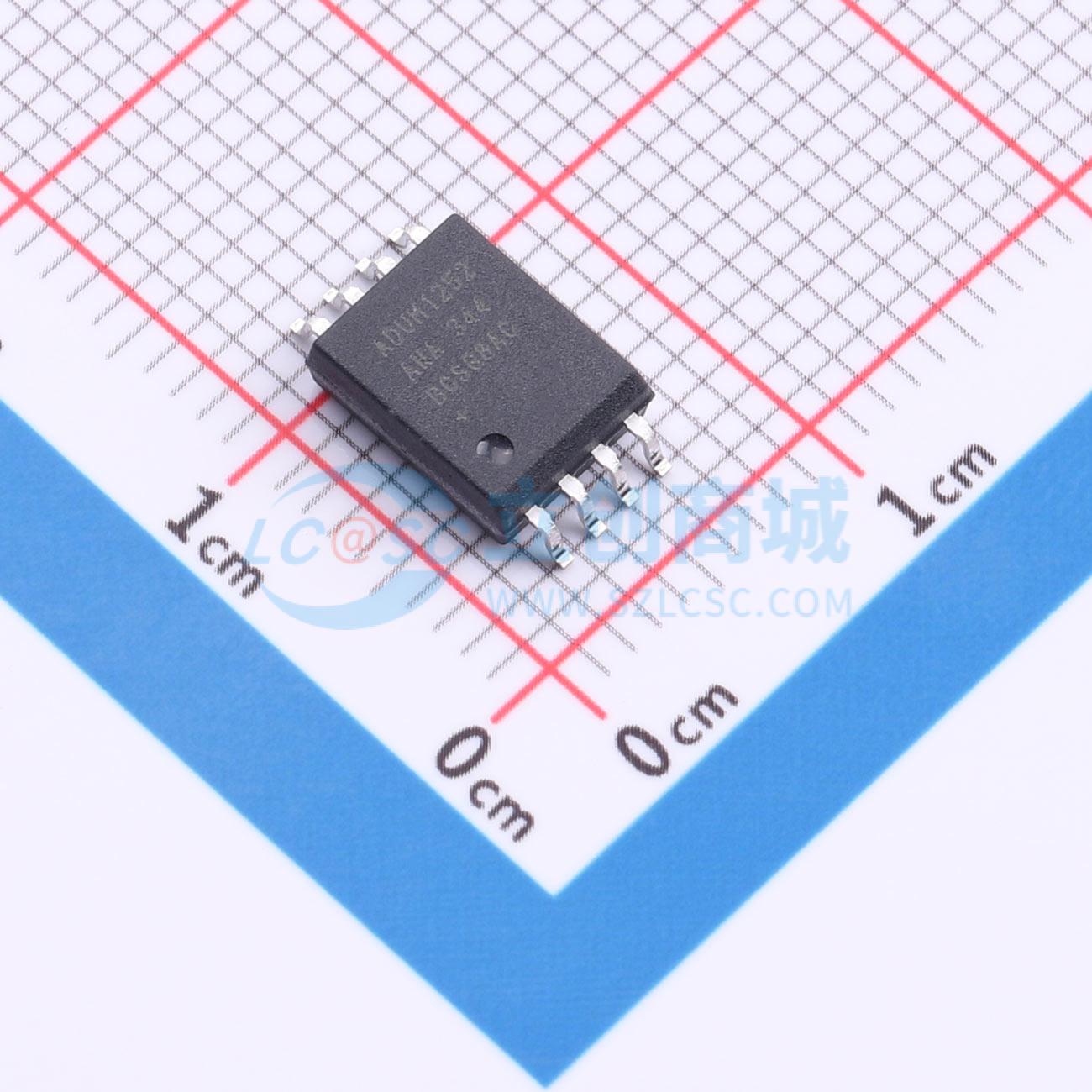

ADUM1252AWA+

超低功耗、双向I2C隔离器，具备扩展VDD、空闲总线热插拔和低输出低电平电压

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 提供两个双向、开漏通道，适用于如I2C等需要在同一线路上双向传输数据的应用。为防止闩锁，一侧输出包含特殊缓冲器，将逻辑低电压调节至0.64V，输入逻辑低阈值至少比输出逻辑低电压低50mV。另一侧采用传统缓冲器，不调节逻辑低输出电压。隔离器两侧均具有1.71V至5.5V的独立电源。该器件的工作频率高达2MHz。每侧21μA的超低待机电流非常适合电池供电系统。通过先对总线引脚进行预充电，然后在连接两侧之前监测总线状态（空闲或检测到I2C停止条件），为2侧热插拔连接提供无干扰的总线连接。有8引脚窄体和宽体SOIC封装以及8引脚MSOP封装可供选择。该器件的额定工作环境温度为-40℃至 +125℃。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: ADUM1252AWA+
商品编号: C44197888
商品封装: SOIC-8
包装方式: 管装
商品毛重: 1.225克(g)

商品参数

	属性	参数值
	商品目录	隔离式I2C

	属性	参数值
	功能特性	开漏缓冲输出；多电压域接口；热插拔；双向自动方向；时钟拉伸

商品概述

ADuM1252为诸如I2C等需要在同一线路上双向传输数据的应用提供两个双向开漏通道。为防止闩锁效应，1侧输出采用特殊缓冲器，将逻辑低电压调节在0.64V，输入逻辑低阈值比输出逻辑低电压至少低50mV。2侧采用常规缓冲器，不调节逻辑低输出电压。ADuM1252在隔离器的1侧和2侧均具有独立的1.71V至5.5V电源。该器件最高可运行至2MHz。每侧21μA的超低待机电流非常适合电池供电系统。ADuM1252通过先对总线引脚进行预充电，然后在连接1侧和2侧之前监测总线状态，以确定总线是否空闲或检测到I2C停止条件，从而为2侧的热插拔连接提供无干扰的总线连接。ADuM1252有8引脚窄体和宽体SOIC封装以及8引脚MSOP封装。该器件的额定工作环境温度为-40°C至+125°C。

商品特性

低VOL(MAX)，提高I2C设备兼容性
- 1侧：0.69V
- 2侧：0.4V
超低功耗，延长电池寿命
- 400kHz时每通道142μA（典型值）
宽独立VDD1/VDD2电源范围，支持更多逻辑电压电平并允许电平转换
- 两侧均为1.71V至5.5V
增强的2侧I/O热插拔功能
- 2侧初始连接在总线空闲或停止状态下进行，防止数据损坏
双向I2C数据传输，SCL最高可达2MHz
双向SCL，适用于高级总线拓扑
支持跨隔离屏障的时钟拉伸和多控制器
强灌电流能力，允许使用更低的上拉电阻值以提高总线速度
- 1侧：5mA
- 2侧：50mA
强大的数字信号电流隔离
- 持续耐受(VIOWM)
  - 8-MSOP：300 VRMS
  - 8-窄体SOIC：445 VRMS
  - 8-宽体SOIC：848 VRMS
- 每IEC 61000-4-5标准耐受±10kV浪涌
- 爬电距离和电气间隙
  - 8-MSOP：3mm
  - 8-窄体SOIC：4mm
  - 8-宽体SOIC：8mm
安全和法规认证（待定）
- IEC60747-17（待定）
  - 增强型VIORM窄体SOIC：630VPEAK
  - 增强型VIORM宽体SOIC：1200VPEAK
- UL 1577（待定）
  - 8-窄体SOIC：3000VRMS持续1分钟
  - 8-宽体SOIC：5000 VRMS持续1分钟
- IEC/EN/CSA 62368-1（待定）
- IEC/EN/CSA 61010-1（待定）
- CAN/CSA-C22.2 No. 14-18（待定）

应用领域

隔离式I2C/SMBus接口
电池管理系统
以太网供电(PoE)
电机控制系统
