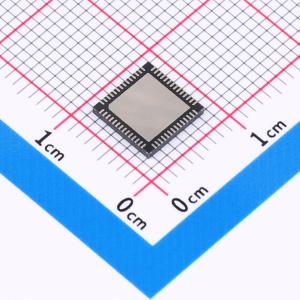

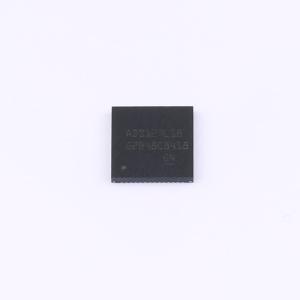

温馨提醒：图片仅供参考，商品以实物为准

ADS127L18IRSHT

四通道和八通道同步采样24位delta-sigma模数转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ADS127L18IRSHT
商品编号: C44197867
商品封装: VQFN-56(7x7)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	108.5dB；111dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	500kHz~33.66MHz
	基准电压源	外置
	ADC架构	Sigma-Delta
	功能特性	同步触发；输入缓冲器；同步采样

商品概述

ADS127L14（四通道）和ADS127L18（八通道）是基于单通道ADS127L11的24位Δ-Σ模数转换器（ADCs）。该器件可对四路或八路通道进行同步采样，宽带滤波器模式下数据速率最高可达512kSPS，低延迟滤波器模式下最高可达1365kSPS。该器件兼具出色的交流性能与直流精度，功耗较低。功率可缩放速度模式允许用户在速度、分辨率和功耗之间进行优化权衡。宽带和低延迟滤波器可分别优化交流信号性能或直流信号数据吞吐量，单器件即可实现两种功能。可编程过采样率（OSR）可优化带内噪声与信号带宽的关系。线性相位宽带滤波器可提供高达奈奎斯特频率80%的可用带宽，通带纹波为±0.0004dB。低延迟滤波器在1365kSPS下可提供16.9位有效分辨率，延迟时间为3.9μs。每个输入通道的预充电缓冲器可减小模拟输入电流和采样噪声，从而提高精度。低漂移调制器可实现出色的直流精度，兼具低带内噪声和高线性度，带来出色的交流性能。低串扰误差可减小通道间的信号耦合，提高数据隔离度。该器件可通过简单引脚连接或SPI端口编程。带可选数量数据通道的帧同步数据端口可提供并行或时分格式的转换数据。菊花链操作可使用相同数量的数据通道扩展系统通道数。该器件支持跨通道平均，可通过对两路、四路或八路通道组合的原始数据进行平均来生成高分辨率数据。该器件采用相同的7mm × 7mm VQFN封装，支持即插即用扩展，完整工作温度范围规格为-40℃ 至 +125℃。

商品特性

可同步测量四个或八个通道
宽带滤波器模式:最高512kSPS
低延迟滤波器模式:最高1365kSPS
功率可缩放速度模式
- 最高速度:512kSPS，ADS127L14功耗83mW，ADS127L18功耗165mW
- 高速:400kSPS，ADS127L14功耗64mW，ADS127L18功耗128mW
- 中速:200kSPS，ADS127L14功耗37mW，ADS127L18功耗74mW
- 低速:50kSPS，ADS127L14功耗12mW，ADS127L18功耗24mW
兼具交流性能与直流精度（高速模式下）
- 200kSPS下动态范围:典型值112dB
- THD:典型值-118dB
- INL:典型值1ppm FSR
- 失调漂移:典型值10nV/℃
- 增益漂移:典型值0.5ppm/℃
预充电缓冲信号输入
可通过引脚设置或SPI编程
帧同步端口用于输出数据
支持内部或外部时钟工作
模拟电源电压范围:2.85 V 至 5.5 V

应用领域

测试测量
- 数据采集(DAQ)
- 冲击和振动仪器
- 声学和动态应变仪
工厂自动化与控制
- 状态监测
医疗
- 脑电图(EEG)
电网基础设施
- 电能质量分析仪

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	1.365MHz；512kHz
	通道数	8
	工作电压	2.85V~5.5V
	接口类型	SPI
	差分输入	是
