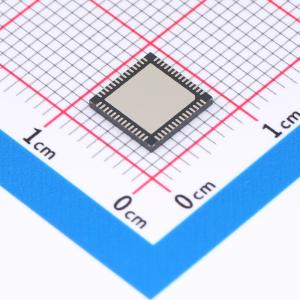

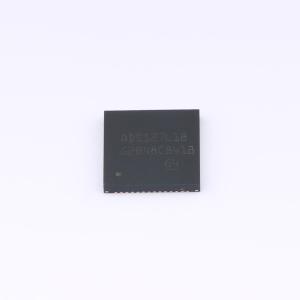

ADS127L18IRSHR

24位、同时采样、最高512kSPS数据速率的ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ADS127L18IRSHR
商品编号: C44197866
商品封装: VQFN-56-EP(7x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

ADS127L14（四通道）和ADS127L18（八通道）是基于单通道ADS127L11的24位Δ-Σ模数转换器（ADC）。该器件可对4路或8路通道进行同步采样，宽带滤波模式下数据速率最高可达512kSPS，低延迟滤波模式下最高可达1365kSPS。该器件结合了交流性能与直流精度，功耗较低。功率可缩放速度模式允许用户在速度、分辨率和功耗之间优化权衡。宽带和低延迟滤波器可分别优化交流信号性能或直流信号数据吞吐量，单器件即可实现两种功能。可编程过采样率（OSR）可优化带内噪声与信号带宽的关系。线性相位宽带滤波器可提供奈奎斯特频率80%的可用带宽，通带纹波为±0.0004dB。低延迟滤波器在1365kSPS下可提供16.9位有效分辨率，延迟时间为3.9μs。每个输入通道的预充电缓冲器可降低模拟输入电流和采样噪声，提高精度。低漂移调制器可实现直流精度，具备低带内噪声和高线性度，可实现良好的交流性能。低串扰误差可减少通道间的信号耦合，提高数据隔离度。该器件可通过简单引脚连接或SPI端口编程。带有可选择数据通道数量的帧同步数据端口，可输出并行或时分格式的转换数据。菊链操作可在使用相同数量数据通道的情况下扩展系统通道数。该器件支持跨通道平均，可通过对2路、4路或8路通道组合的原始数据求平均生成高分辨率数据。该器件采用相同的7mm × 7mm VQFN封装，支持直插扩展，完整工作温度范围为-40℃至+125℃。

商品特性

可同时测量四个或八个通道
宽带滤波模式，最高采样速率可达512kSPS
低延迟滤波模式，最高采样速率可达1365kSPS
支持功率可缩放速度模式
兼具交流性能与直流精度（高速模式下）
输入通道带预充电缓冲
可通过引脚设置或SPI编程
带有帧同步端口输出数据
支持内部或外部时钟工作
模拟电源电压范围为2.85 V 至 5.5 V

应用领域

数据采集（DAQ）
冲击与振动仪器
声学与动态应变计
工厂自动化与控制状态监测
医学脑电图（EEG）
电网基础设施电能质量分析

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	512kHz
	通道数	8
	工作电压	2.85V~5.5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	110.5dB
	时钟/振荡器	外置
	时钟频率(fc)	500kHz~33.66MHz
	基准电压源	外置
	ADC架构	Sigma-Delta
	功能特性	输入缓冲器；同步采样
