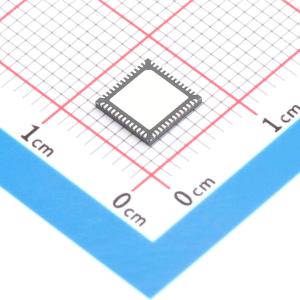

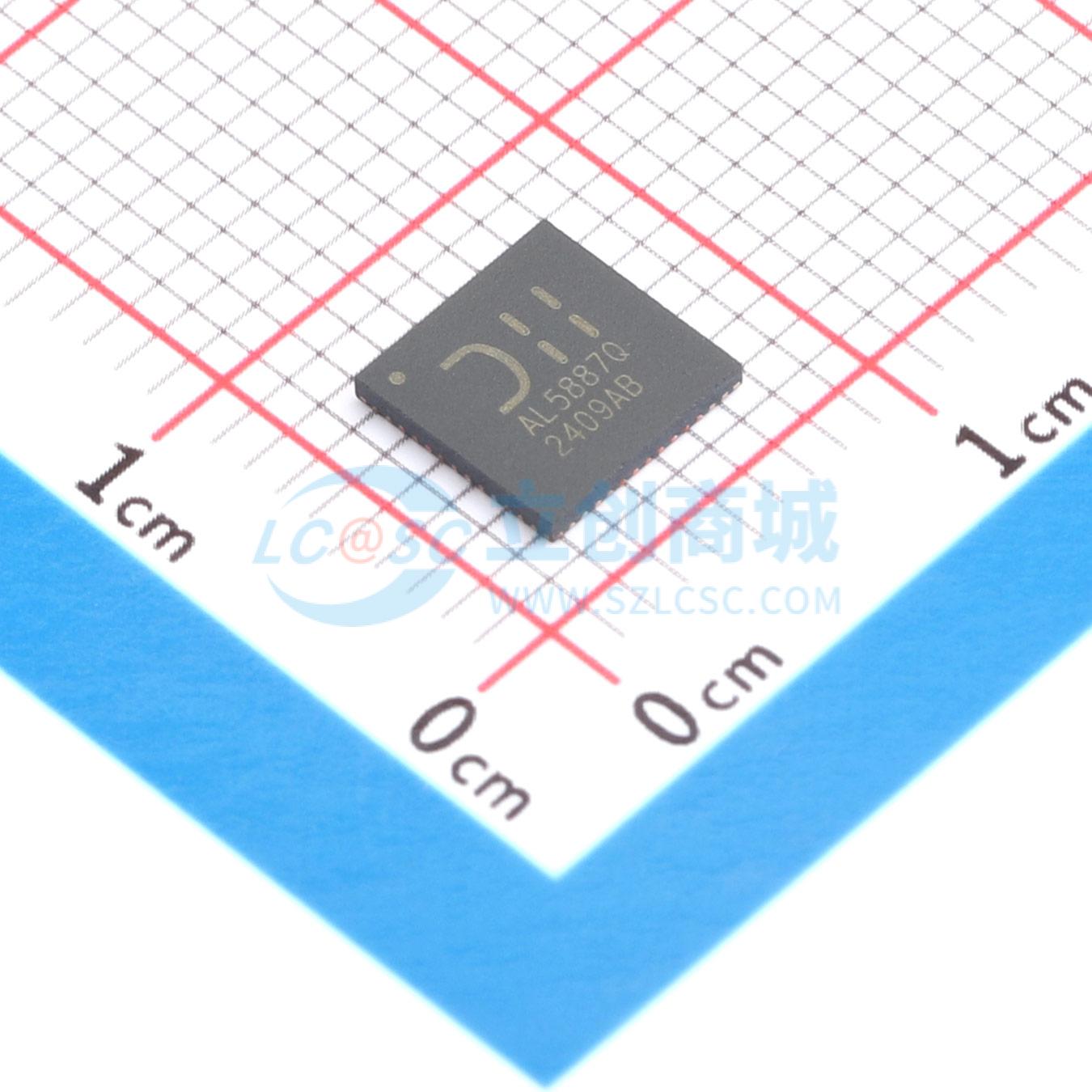

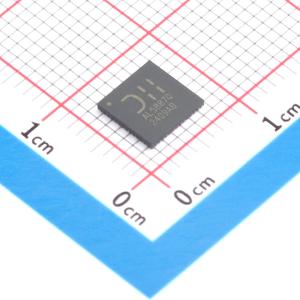

AL5887QJAZW52-13
36通道I²C/SPI LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- AL5887QJAZW52-13
- 商品编号
- C43752047
- 商品封装
- W-QFN-52(6x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | 36 | |
| 输出电压 | - | |
| 输出电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；I2C | |
| 功能特性 | 短路保护(SCP)；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
AL5887Q 包含 36 个可编程 LED 电流通道，每个通道均内置 12 位 PWM，可通过 I²C 或 SPI 数字接口进行颜色和亮度控制。该器件非常适合照明应用，可支持多达 12 个 RGB LED 模块，并具有 3 个可编程组（A、B、C），用于对每种颜色进行软件控制。可通过外部电阻设置所有 36 个通道的全局输出电流。在封装的热限制条件下，每个通道的电流可通过数字配置，最高可达 70mA。AL5887Q 的功能通过 I²C/SPI 数字接口进行控制，该接口可通过 INT_SEL 引脚选择。AL5887Q 为每个通道配备了一个 30kHz、12 位的 PWM 发生器，以及通道/模块独立的颜色混合和亮度控制寄存器，可实现生动的 LED 效果且无任何可闻噪声。用户可受益于该器件的超低关断电流（IQ，省电模式）和便捷的软件编程。该器件的工作环境温度范围为 -40°C 至 +125°C，采用可焊侧翼 W-QFN6060-52/SWP（A1 型）封装。
商品特性
- AEC-Q100 Grade 1
- 输入电压：2.7V 至 5.5V
- 36 路精密 LED 电流吸收通道
- OUT 引脚最大电压 5.5V
- 每通道最大电流 70mA
- 12 位 PWM 寄存器，带 30kHz 内部 PWM 发生器
- PWM 相移
- 6 位全局电流调光
- 每通道独立的颜色混合寄存器
- 每个 RGB 模块独立的亮度控制寄存器
- 对数或线性比例亮度控制
- 三个可编程组（A、B、C）
- 硬件可选 I²C 或 SPI 数字接口
- 支持 400kHz I2C 接口和 4MHz SPI
- 诊断保护可配置寄存器
- 用于故障指示的开漏故障引脚
- 独立的故障屏蔽寄存器及开路/短路寄存器
- 带预警告的过温保护
- 超低静态关断电流 1μA
- 省电模式：15μA（最大值）
- 完全无铅且完全符合 RoHS 标准
- 无卤素和无锑。“绿色”器件
- 适用于需要特定变更控制的汽车应用；该部件符合 AEC-Q100 标准，具备 PPAP 能力，并在通过 IATF 16949 认证的工厂生产。
应用领域
- 汽车内外饰照明
- 信息娱乐显示屏
- 汽车状态指示灯
- 触摸面板和LCD显示屏背光
