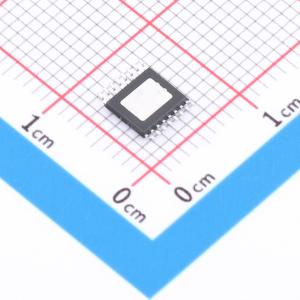

温馨提醒：图片仅供参考，商品以实物为准
AL8890QT16E-13
同步降压转换器，内置功率MOSFET，适用于恒压和恒流应用，简化电路板布局，适用于电源管理
- 品牌名称
- DIODES(美台)
- 商品型号
- AL8890QT16E-13
- 商品编号
- C43752597
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.352克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3.8V~60V | |
| 开关频率 | 300kHz~2.5MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 800mV~50V | |
| 输出电流 | 3.5A | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
AL8890Q/AL88902Q是一款具有内部补偿功能的同步降压转换器，开关频率可调节至2.5MHz。该器件集成了一个120mΩ的高端功率MOSFET和一个55mΩ的低端功率MOSFET，可提供高效的DC-DC转换。AL8890Q可实现高达3.5A的连续负载电流（AL88902Q高达2.5A），在增强偏置条件下效率高达95%。该器件采用电流模式控制操作，易于实现环路稳定，支持广泛的输出负载，适用于恒压（CV）和恒流（CC）应用。AL8890Q/AL88902Q凭借其高开关频率、使用更小尺寸的电感器和内置MOSFET，简化了电路板布局并减少了空间需求，非常适合电源管理。AL8890Q/AL88902Q有TSSOP-16EP和可焊U-QFN4040-16/SWP（UXB型）两种封装形式。
商品特性
- AEC-Q100 1级认证
- 输入电压范围为3.8V至60V
- 输出电压范围宽：0.8V至接近输入电压的100%
- 输出电压精度为1%
- 可通过SS/TR引脚调节反馈电压
- 同步整流效率>95%（12V时）
- 高端（120mΩ）功率MOSFET
- 低端（55mΩ）功率MOSFET
- 低静态电流43μA
- 开关频率300kHz至2.5MHz
- 可通过MSYNC引脚强制进入PWM或PFM模式
- 可与外部时钟同步
- 可编程启动控制
- 可带预偏置输出启动
- 带跟踪功能的外部软启动
- 高精度高压使能引脚
- 保护和诊断功能
- 电源正常（PG）检测
- 热关断保护
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
- 适用于需要特定变更控制的汽车应用，该产品通过AEC-Q100认证，具备PPAP能力，并在IATF 16949认证的工厂生产
应用领域
- 汽车信息娱乐系统
- 汽车内外LED照明系统
- 汽车电机控制
- 汽车和工业电源系统
