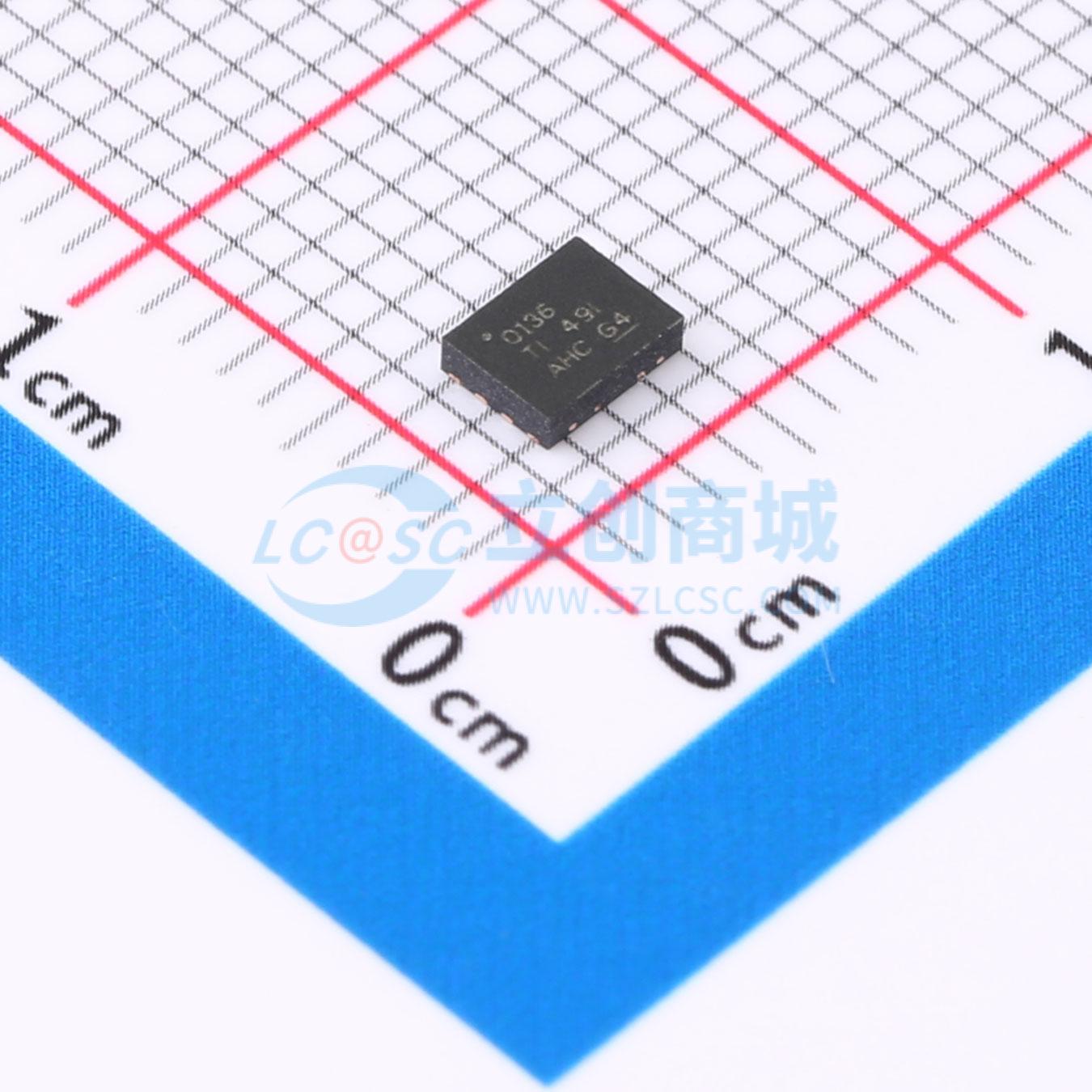

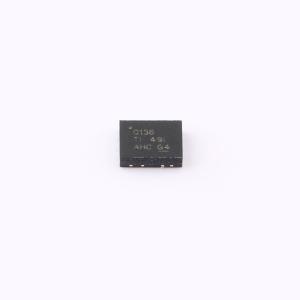

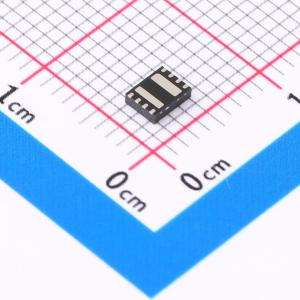

AMC0136DENR
具有外部时钟的±1V输入、功能隔离式精密△-Σ调制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款电隔离精密Δ-∑调制器，具有±1V高阻抗输入和外部时钟。高阻抗输入针对与高阻抗电阻分压器或具有高输出电阻的其他电压信号源的连接进行了优化。 隔离栅将在不同共模电压电平下运行的系统器件隔开。隔离栅支持高达200VRMS / 280VDC的工作电压，以及高达570VRMS / 800VDC的瞬态电压
- 品牌名称
- TI(德州仪器)
- 商品型号
- AMC0136DENR
- 商品编号
- C43755937
- 商品封装
- VSON-8(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式ADC |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 数字隔离接口；双极性输入 |
商品概述
AMC0136 是一款电隔离精密 Δ-Σ 调制器，具有 ±1V高阻抗输入和外部时钟。高阻抗输入针对与高阻抗电阻分压器或具有高输出电阻的其他电压信号源的连接进行了优化。隔离栅将在不同共模电压电平下运行的系统器件隔开。隔离栅支持高达 200VRMS/280VDC 的工作电压，以及高达 570VRMS/800VDC 的瞬态电压。AMC0136 具有小封装尺寸和高输入阻抗，专为在空间受限的应用中实现高精度、隔离式电压检测而设计。AMC0136 的输出位流与外部时钟同步。结合 sinc3、OSR 256 滤波器，该器件可在 39kSPS 的采样率下实现 14.8 有效位分辨率或 89dB 的动态范围。AMC0136 采用 8 引脚 0.65mm 间距的 VSON 封装，其额定工作温度范围为 –40℃ 至 +125℃。
商品特性
- 线性输入电压范围:±1V
- 高输入阻抗:1GΩ（典型值）
- 高侧电源电压范围:3.0V 至 5.5V
- 低侧电源电压范围:2.7V 至 5.5V
- 低直流误差:失调电压误差±0.9mV（最大值），温漂8.5µV/℃（最大值），增益误差±0.25%（最大值），增益漂移±35ppm/℃（最大值）
- 高CMTI:150V/ns（最小值）
- 高侧电源缺失检测
- 低EMI:符合CISPR-11 和 CISPR-25 标准
- 功能隔离:支持200VRMS、280VDC 工作电压，支持570VRMS、800VDC 瞬态过压 (60s)
- 具备安全相关认证:DIN EN IEC 60747-17 (VDE 0884-17)、UL1577
- 可在更大的工业级温度范围内正常工作:-40℃ 至 +125℃
应用领域
- 48V 电机驱动器
- 48V 变频器
- 模拟输入模块
- 电源
