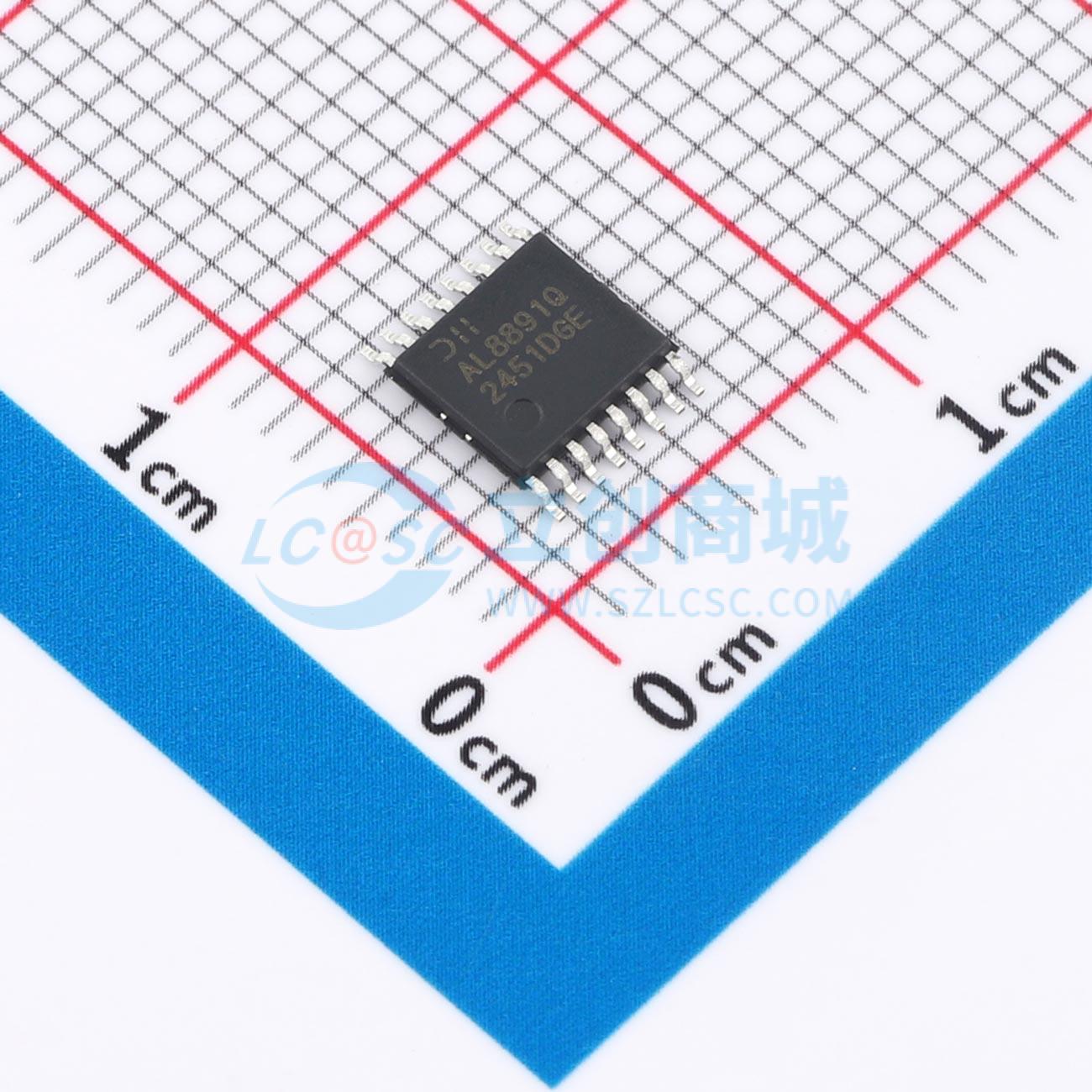

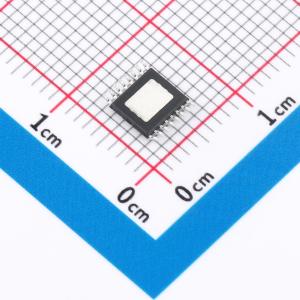

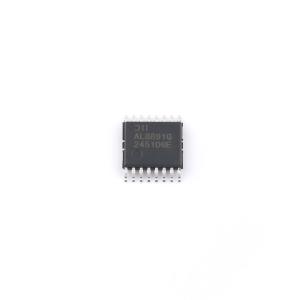

AL8891QT16E-13
汽车级同步降压LED驱动器，集成MOSFET，支持高侧电流检测
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- AL8891QT16E-13
- 商品编号
- C43752598
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.356克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~65V | |
| 开关频率 | 200kHz~2.5MHz | |
| 通道数 | 1 | |
| 输出电压 | 1V~65V | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 内置软启动；LED开路保护；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
AL8891Q是一款符合汽车标准的单芯片同步降压LED驱动器，集成了MOSFET和高边电流检测功能，能够在4.5V至65V的输入电压范围内驱动高达2A的恒定电流。该器件提供高达2.5MHz的开关频率以优化效率，从而实现更小的电感尺寸和紧凑的解决方案。引脚排列便于实现简单、优化的PCB布局。采用恒定导通时间自适应控制，可实现简单的控制环路补偿、逐周期电流限制以及快速的动态响应和固定频率。 其故障标志、PWM支持、模拟和混合调光、内部软启动以及关断等特性，为广泛的应用提供了一个灵活且易于使用的平台。 保护特性包括热关断、VIN和VCC欠压锁定、逐周期电流限制、LED输出开路和短路保护，以及外部元件开路和短路保护。 AL8891Q器件采用增强散热型TSSOP-16EP封装。
商品特性
- AEC-Q100 Grade 1认证
- 输入电压范围4.5V至65V
- 输出电压接近输入电压轨（占空比高达99%）
- 集成高边200mΩ和低边130mΩ MOSFET
- 2A恒定输出电流
- 高边电流检测
- 支持PWM、模拟和混合调光
- 混合调光分辨率小于0.01%
- 结合模拟（20%）和PWM（0.05%至5%）调光
- 内置频率扩频，符合CISPR25 Class 5标准
- 内部补偿，无需外部电容
- 逐周期电流保护
- 诊断和故障标志指示
- LED开路和短路保护
- 过温保护和自动重启
- 环境温度范围-40°C至+125°C
- 增强散热型TSSOP-16EP封装
- 完全无铅且符合RoHS标准
- 无卤素和无锑的“绿色”器件
应用领域
- 前照灯
- 日间行车灯
- 雾灯
- 转向/刹车灯
- 地图灯
- 可调光内饰/外饰灯
