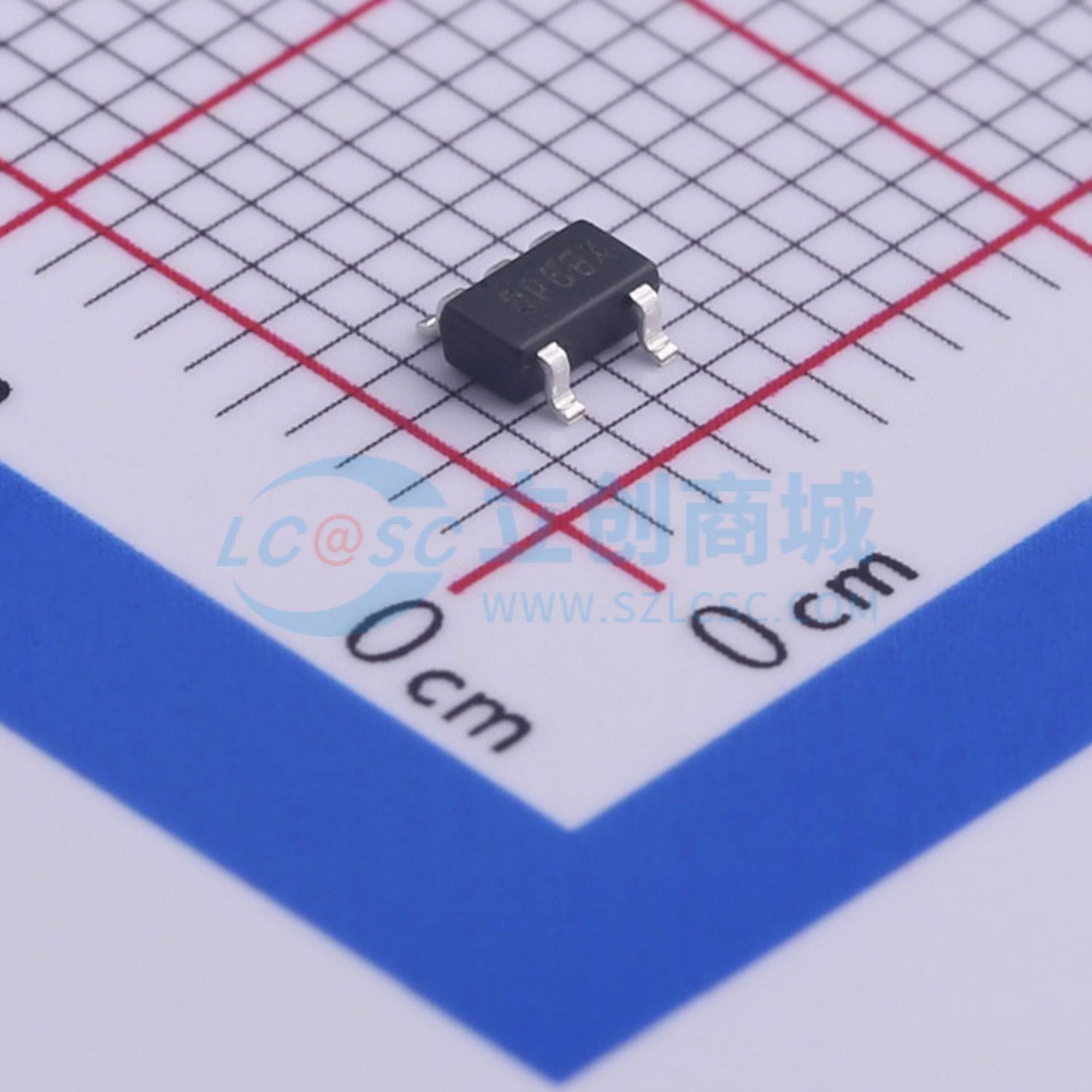

温馨提醒：图片仅供参考，商品以实物为准

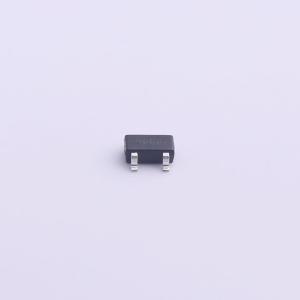

AP22802BW5-7
单通道电源分配负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP22802是一款单通道限流集成高端功率开关，专为通用串行总线（USB）和其他热插拔应用而优化。该系列器件符合USB标准，使能输入具有两种极性可选。该器件具有快速的短路响应时间，可提高整个系统的稳健性，并且集成了输出放电功能，以确保对输出电压电容进行完全可控的放电
- 品牌名称
- DIODES(美台)
- 商品型号
- AP22802BW5-7
- 商品编号
- C445532
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
AP22802是一款单通道限流集成高端电源开关，专为通用串行总线（USB）和其他热插拔应用而优化。该系列器件符合USB标准，使能输入有两种极性可选。 该器件具有快速短路响应时间，可提高整个系统的稳健性，并集成了输出放电功能，以确保对输出电压电容进行完全可控的放电。它们为承受重容性负载和可能发生短路的应用提供了完整的保护解决方案，具备反向电流阻断、过流、过温和短路保护功能，以及可控的上升时间和欠压锁定功能。开漏标志输出端具备6ms的消抖能力，可防止误报过流，且无需任何外部元件。 AP22802采用标准绿色SOT25封装，符合RoHS标准。
商品特性
- 集成单通道负载开关保护
- 过流自动恢复
- 短路自动恢复
- 过温自动恢复
- 小尺寸封装SOT25 – 占位面积仅9mm²
- 散热高效的薄型封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
- 获UL认证，文件编号E322375
- 通过IEC60950 - 1 CB体系认证
应用领域
- 超级本电脑中的集成负载开关
- 超级本电脑的上电/下电时序控制
- 笔记本电脑
- 上网本
- 机顶盒
- 固态硬盘（SSD）
- 消费电子产品
- 平板电脑
- 电信系统
