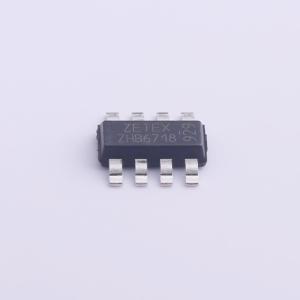

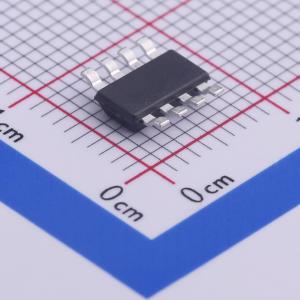

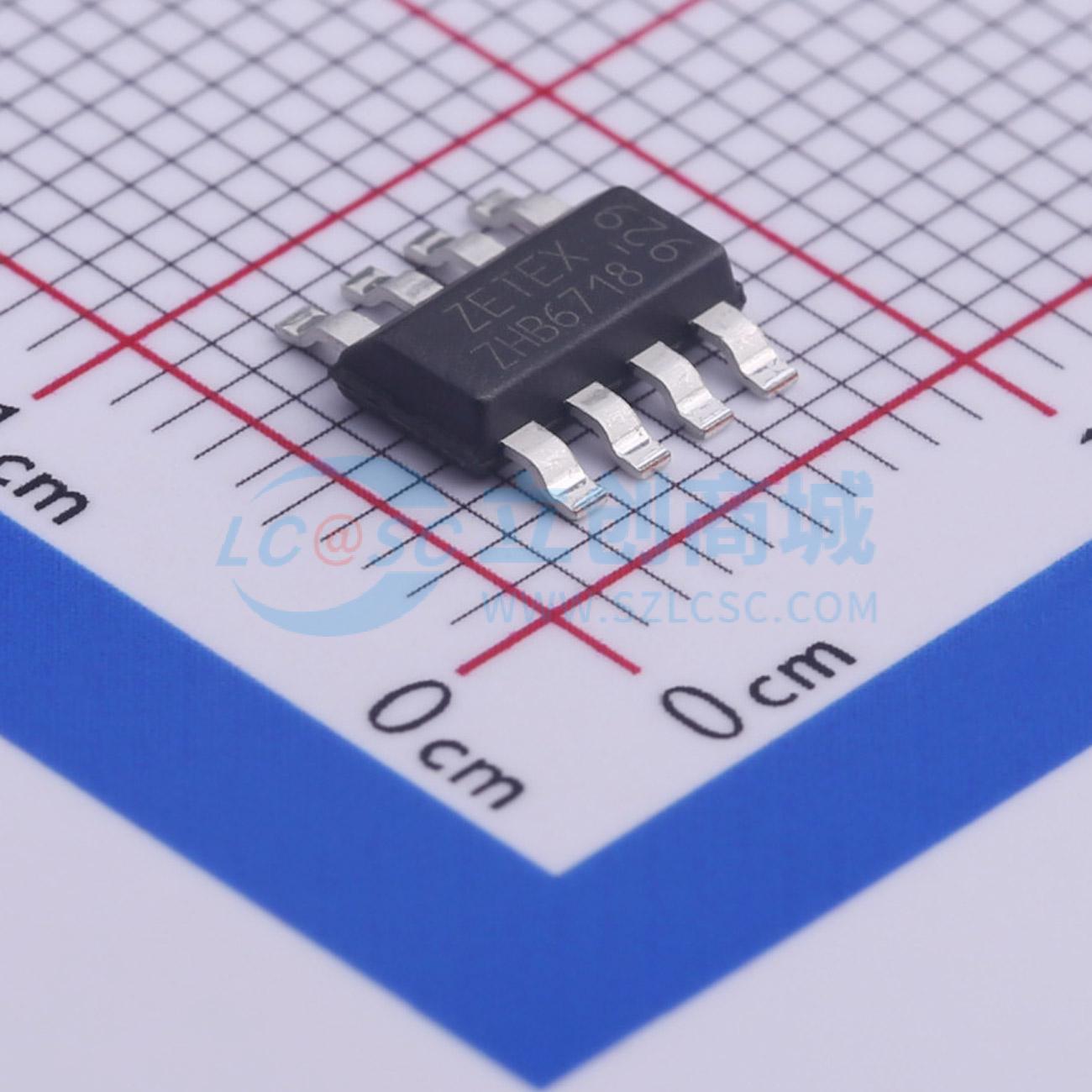

温馨提醒：图片仅供参考，商品以实物为准
ZHB6718TA
NPN+PNP 电流:2.5A 电压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BJT H桥：2×NPN + 2×PNP。 连续集电极电流：Ic = 2.5A。 NPN晶体管: -BVCEO > 20V。 -低饱和电压：VCE(sat) < 150mV @ 1A。 PNP晶体管: -BVCEO > -20V。 -低饱和电压：VCE(sat) < -200mV @ -1A。 无铅表面处理；符合RoHS标准。 无卤素和锑，“绿色”器件。 符合AEC-Q101高可靠性标准
- 品牌名称
- DIODES(美台)
- 商品型号
- ZHB6718TA
- 商品编号
- C445537
- 商品封装
- SOT-223-8
- 包装方式
- 编带
- 商品毛重
- 0.143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN+PNP | |
| 集电极电流(Ic) | 2.5A | |
| 集射极击穿电压(Vceo) | 20V | |
| 耗散功率(Pd) | 2W | |
| 直流电流增益(hFE) | 200@2A,2V | |
| 特征频率(fT) | 180MHz |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 260mV@2.5A,200mA | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 2个NPN+2个PNP | |
| 配置 | 全桥 |
