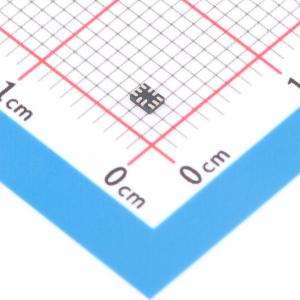

温馨提醒：图片仅供参考，商品以实物为准
PI3A268CZMEX
双路单刀双掷模拟开关，支持-1.5V交流耦合音频信号和D类音频信号
- 描述
- 是一款双路、快速单刀双掷 (SPDT) CMOS 开关，可用作模拟开关或低延迟总线开关。先断后通式切换可防止两个开关同时启用，消除切换期间的信号中断。使用第三方耳机时，需要交流耦合以防止直流偏移造成的 EOS 损坏。该开关无需负电源即可承受低至 -1.5V 的信号，因此能够支持这些交流耦合音频信号。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3A268CZMEX
- 商品编号
- C445522
- 商品封装
- UQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.286667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 500mΩ | |
| 工作电压 | 1.65V~4.3V | |
| 导通电容(Con) | 65pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 50ns | |
| 关闭时间(toff) | 50ns | |
| 带宽 | 85MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 无毛刺切换 |
商品概述
DIODES™ PI3A268C是一款双路、快速单刀双掷（SPDT）CMOS开关。它可用作模拟开关或低延迟总线开关。先断后通式切换可防止两个开关同时启用，这消除了切换过程中的信号中断。使用第三方耳机时，需要交流耦合以防止直流偏移造成的EOS损坏。PI3A268C可以支持这些交流耦合音频信号，因为该开关在没有负电源的情况下可以承受低至 -1.5V 的信号。
商品特性
- 适用于总线和模拟应用的CMOS技术
- 低导通电阻：0.6Ω
- 宽VDD范围：2.5V至4.2V
- 高关断隔离度：100kHz时为 -80dB
- 串扰抑制可减少信号失真：100kHz时为72dB
- 输入信号可以从 -1.5V到VDD，且无失真
- 先断后通式切换
- 扩展工业温度范围： -40°C至85°C
- 完全无铅且完全符合RoHS标准
- 无卤素和锑的“绿色”器件
- 封装（无铅且环保）：10引脚UQFN（ZM10），尺寸为1.4×1.8
应用领域
- 手机
- 个人数字助理
- MP3播放器
- 便携式仪器
- 计算机外设
