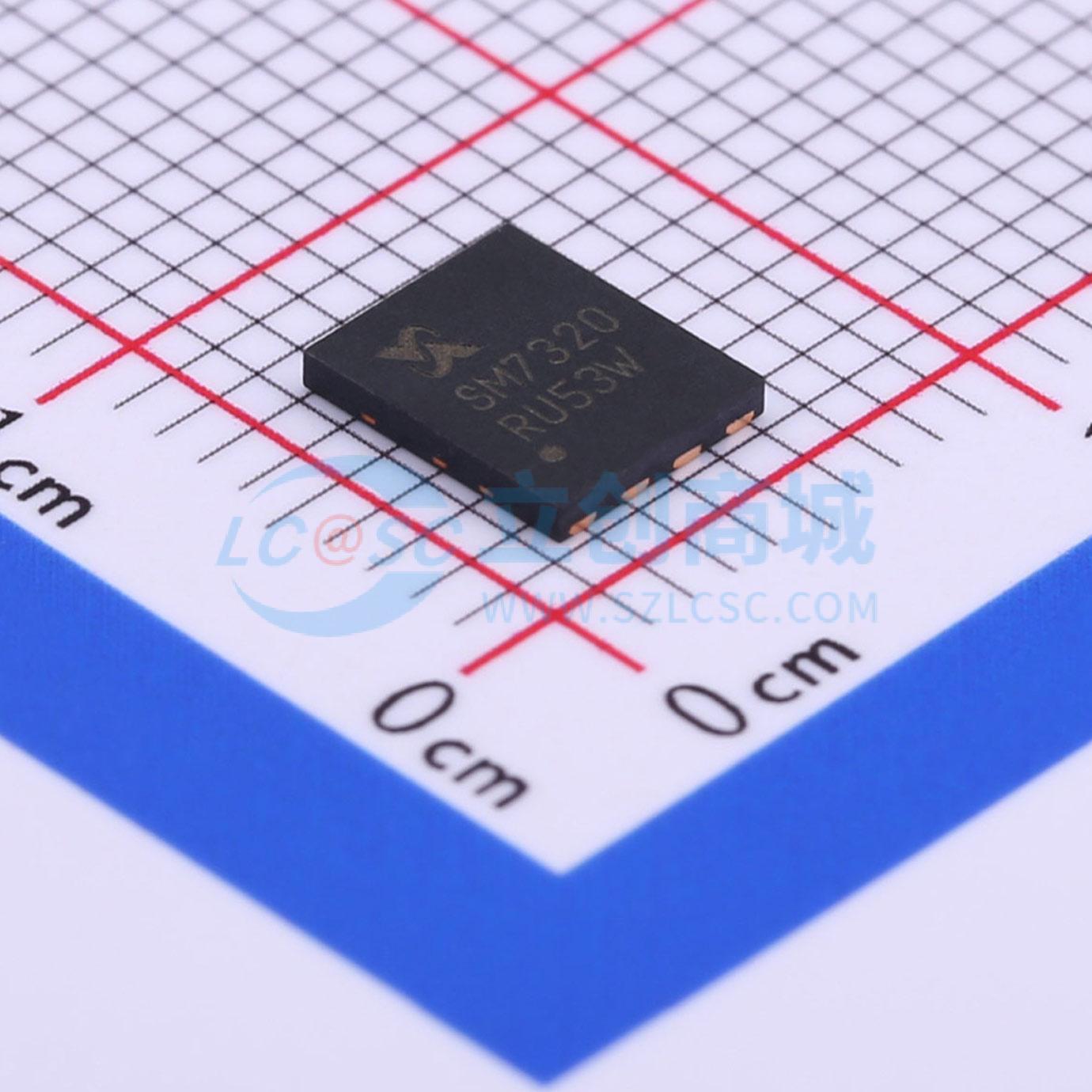

温馨提醒：图片仅供参考，商品以实物为准
SM7320ESQGC-TRG
2个N沟道 耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Sinopower(大中)
- 商品型号
- SM7320ESQGC-TRG
- 商品编号
- C444878
- 商品封装
- DFN-8-EP(6x5)
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 85A | |
| 导通电阻(RDS(on)) | 4.3mΩ@10V,20A；1.5mΩ@10V,30A | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 栅极电荷量(Qg) | 91nC@4.5V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 572pF@15V | |
| 工作温度 | - |
商品特性
- 通道1
- 30V/64A
- 当VGS = 10 V时，RDS(ON) = 5.2 mΩ（最大值）
- 当VGS = 4.5 V时，RDS(ON) = 7.5 mΩ（最大值）
- 通道2
- 30V/85A
- 当VGS = 10 V时，RDS(ON) = 1.8 mΩ（最大值）
- 当VGS = 4.5 V时，RDS(ON) = 2.5 mΩ（最大值）
- 经过100% UIS + Rg测试
- 可靠且耐用
- 提供无铅产品（符合RoHS标准）
应用领域
- 台式计算机或DC/DC转换器中的电源管理。
