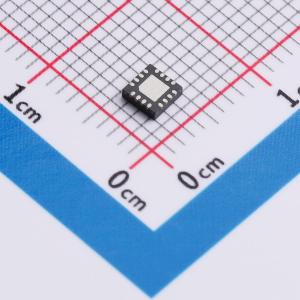

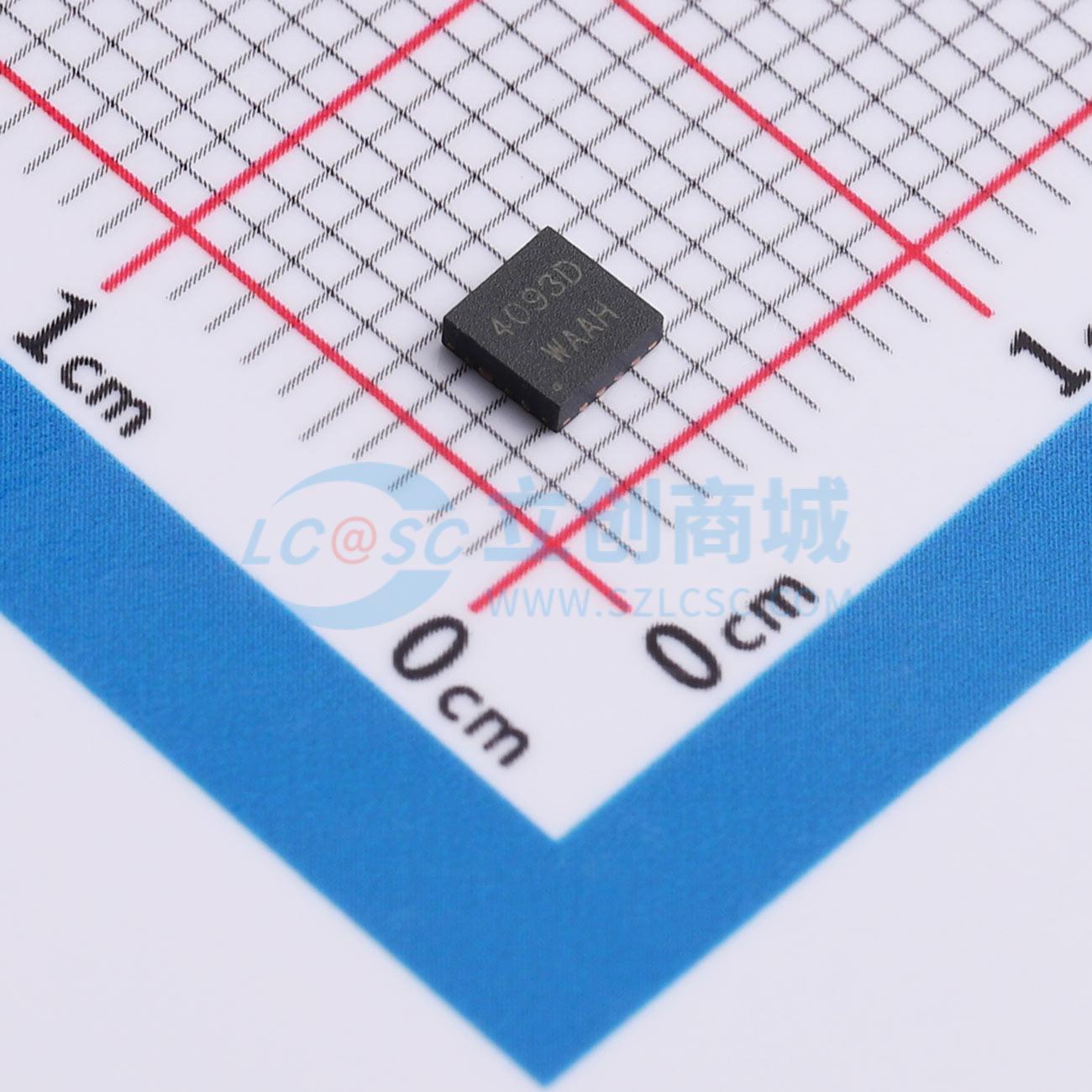

温馨提醒：图片仅供参考，商品以实物为准
CD4093DLQ/TR
具有施密特输入特性的2输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4093D 是一款采用先进 CMOS 技术设计的具有施密特输入特性的2输入与非门。它有较好的抗干扰能力和较强的驱动能力。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4093DLQ/TR
- 商品编号
- C42463783
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1.2uA | |
| 灌电流(IOL) | 32.5mA | |
| 拉电流(IOH) | 13.7mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 60ns@15V,51pF；70ns@10V,51pF；130ns@5V,51pF | |
| 工作温度 | 0℃~+60℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
CD4093D 是一款采用先进 CMOS 技术设计的具有施密特输入特性的 2 输入与非门。它具有较好的抗干扰能力和较强的驱动能力。华冠半导体保留未经通知更改所提供的产品和服务的权利。客户在订货前应获取最新的相关信息，并核实这些信息是否最新且完整的。华冠半导体对篡改过的文件不承担任何责任或义务。客户在使用华冠半导体产品进行系统设计和整机制造时有责任遵守安全标准并采取安全措施。您将自行承担以下全部责任：针对您的应用选择合适的华冠半导体产品；设计、验证并测试您的应用；确保您的应用满足相应标准以及任何其他安全、安保或其他要求。以避免潜在风险可能导致人身伤害或财产损失情况的发生。因使用方超出该产品适用领域使用所产生的一切问题和责任、损失由使用方自行承担，与华冠半导体无关，使用方不得以本协议条款向华冠半导体主张任何赔偿责任。华冠半导体所生产半导体产品的性能提供技术和可靠性数据（包括数据表）、设计资源（包括参考设计）、应用或其他设计建议、网络工具、安全信息和其他资源，不保证没有瑕疵且不做出任何明示或暗示的担保，测试和其他质量控制技术的使用只限于华冠半导体的质量保证范围内。每个器件并非所有参数均需要检测。华冠半导体的文档资料，授权您仅可将这些资源用于研发本资料所述的产品的应用。您无权使用任何其他华冠半导体知识产权或任何第三方知识产权。严禁对这些资源进行其他复制或展示，您应全额赔偿因在这些资源的使用中对华冠半导体及其代理造成的任何索赔、损害、成本、损失和债务，华冠半导体对此概不负责。
商品特性
- 低输入电流：IIN ≤ 1.2 uA，@ VIN = VDD = 18 V，Ta = 25℃
- 宽工作电压范围：3.0V ~ 18V
- 低静态功耗：IDD ≤ 1.2 uA，@ VDD = 18 V，Ta = 25℃
- 封装形式：DIP-14、SOP-14、TSSOP-14、QFN-16
应用领域
- 电子开关
- 工控应用
- 信号振荡发生器
- 其它应用领域
