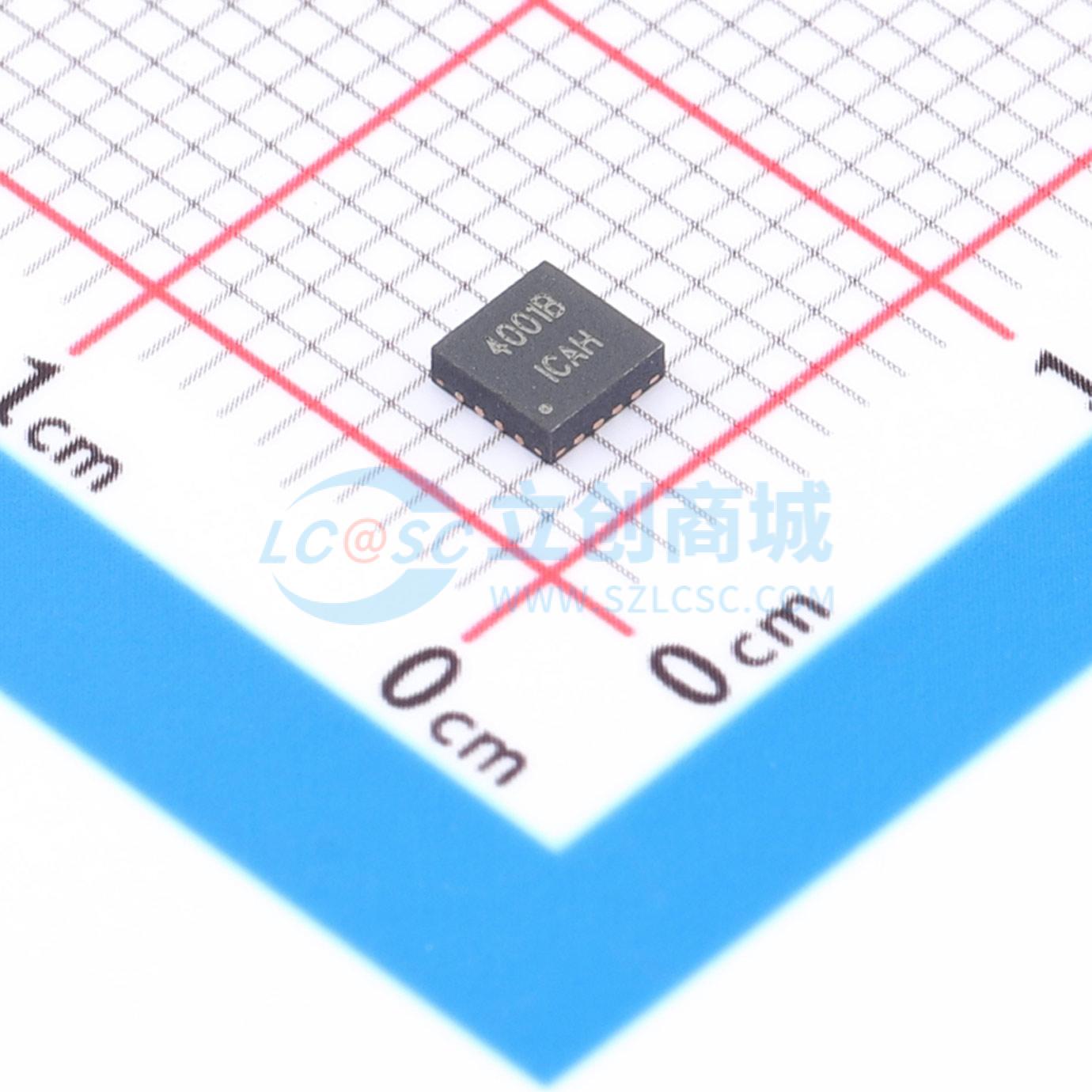

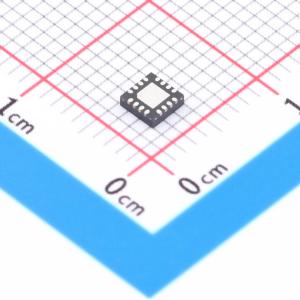

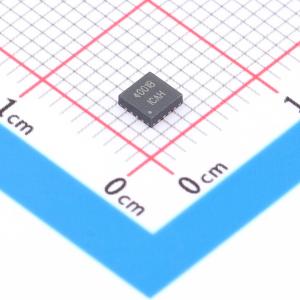

CD4001BLQ/TR
CD4001BLQ/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4001B是一款四路2输入或非门电路。输出完全缓冲，可实现输出阻抗的最高抗噪声和模式不敏感性。VDD的推荐工作范围为3V到15V，以VSS（通常接地）为参考，没有使用的输入必须接VDD、VSS或另一个输入。这个芯片适合使用于工业领域。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4001BLQ/TR
- 商品编号
- C42463786
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1772克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 250nA；1uA；500nA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 11V；7V；3.5V | |
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
