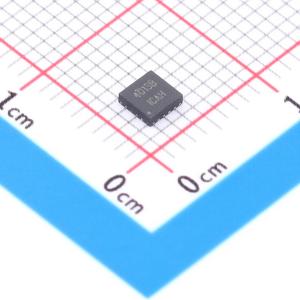

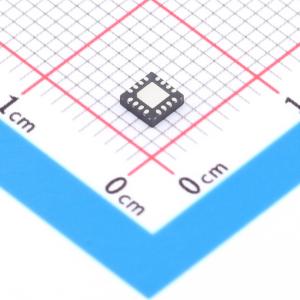

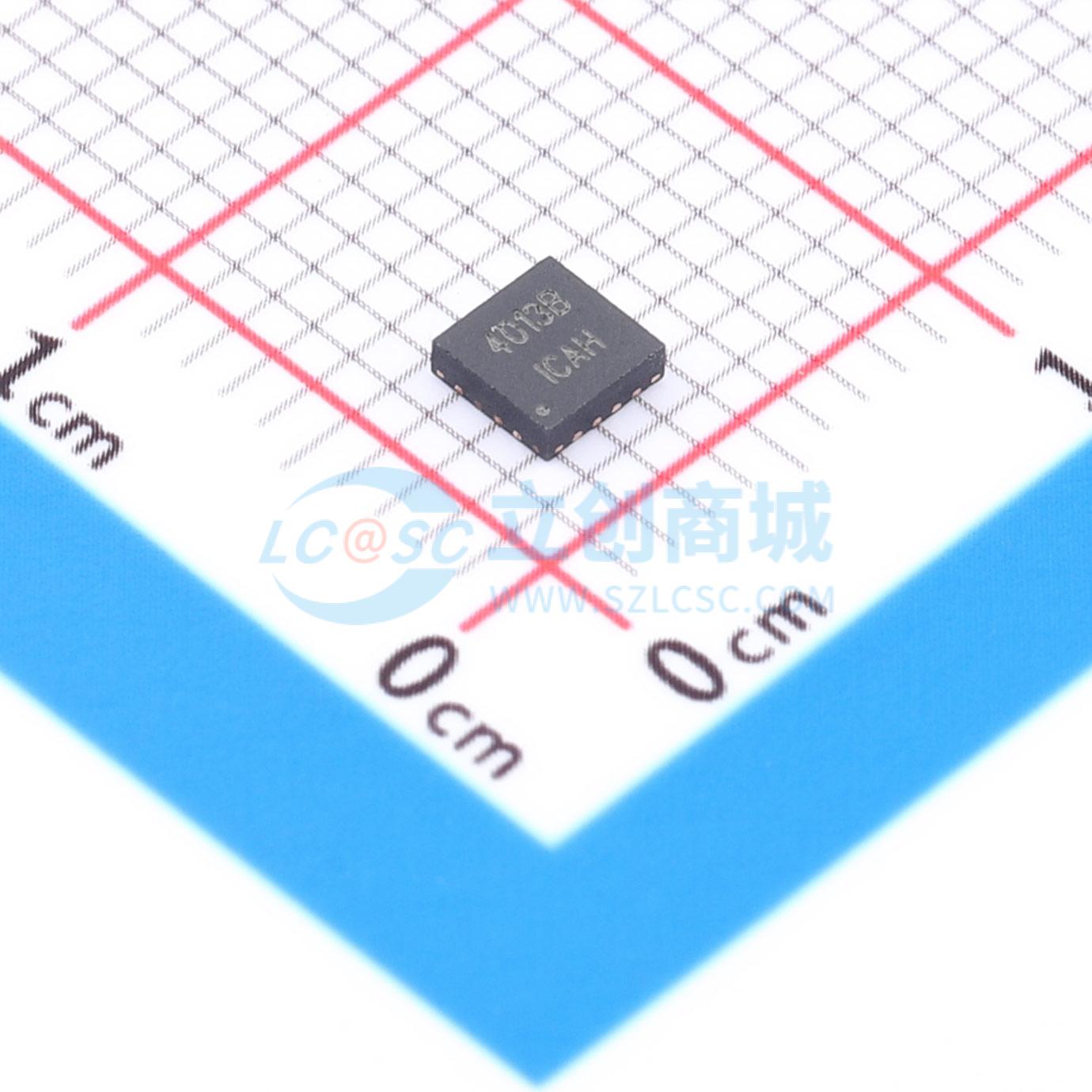

CD4013BLQ/TR

描述: 双 D 触发器双D触发器由两个相同的、相互独立的数据型触发器构成，每个触发器有独立的数据、置位(SD)、复位(CD)、时钟输入(CP)和Q及Q(overline)块输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器。在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。
品牌名称: HGSEMI(华冠)
商品型号: CD4013BLQ/TR
商品编号: C42463852
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.178克(g)

商品参数

商品概述

双D触发器由两个相同的、相互独立的数据型触发器构成，每个触发器有独立的数据、置位(SD)、复位(CD)、时钟输入(CP)和Q及Q(overline)块输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器。在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。工作电压VDD推荐使用在5V到15V之间。输入端口必须接VDD或VSS或者其他输入脚。

商品特性

较宽的时钟上升下降沿
全静态工作
5V，10V，15V三种参考电压下工作
标准对称输出特性
提供较宽的温度使用范围：-40℃~+85℃
符合JEDEC中JESD13-B标准
封装形式：DIP-14/SOP-14/TSSOP-14/QFN-16

应用领域

自动化及工业领域
环形计数器
寄存器
固定触发器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	5V~15V
	时钟频率(fc)	7MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	传播延迟(tpd)	150ns@5V,50pF

	属性	参数值
	系列	4000B系列
	灌电流(IOL)	1mA
	拉电流(IOH)	1mA
	静态电流(Iq)	20nA
	输入电容	5pF
	工作温度	-40℃~+85℃
	同步/异步	异步
	建立时间	20ns
	保持时间	2ns
