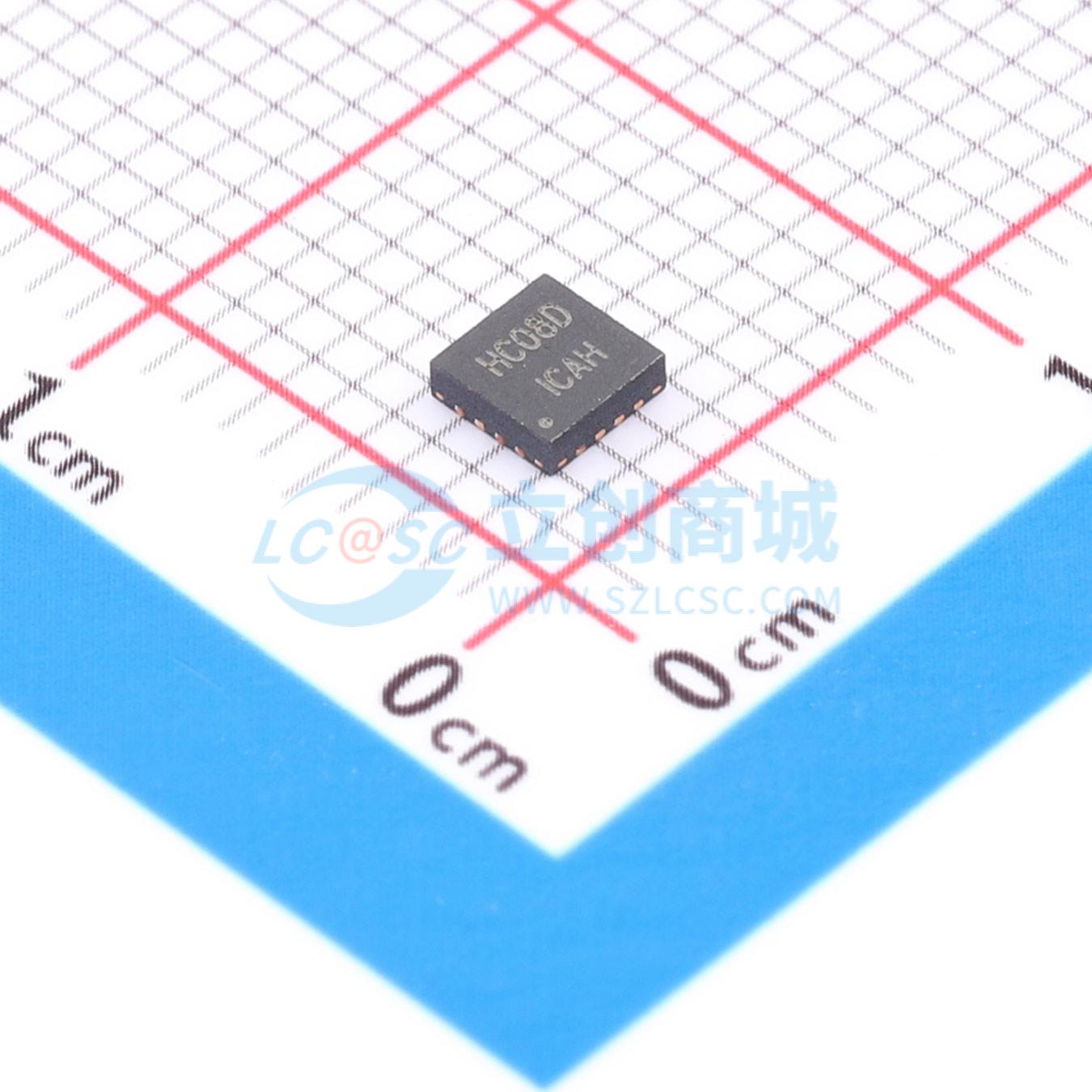

温馨提醒：图片仅供参考，商品以实物为准
74HC08DLQ/TR
低功耗2输入与门集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC08D 是一款采用先进 CMOS 技术设计的低功耗 2 输入与门集成电路。它内部集成有四组 2 输入端与门电路，每组门电路均设计成具有缓冲级的推挽输出，具有较强的抗干扰和驱动能力。其逻辑功能和标准引脚定义与 54/74LS 系列逻辑门兼容。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC08DLQ/TR
- 商品编号
- C42463784
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.676122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 5.5uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；1.8V；500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 18ns@5V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
74HC08D是一款采用先进CMOS技术设计的低功耗2输入与门集成电路。它内部集成有四组2输入端与门电路，每组门电路均设计成具有缓冲级的推挽输出，具有较强的抗干扰和驱动能力。其逻辑功能和标准引脚定义与54/74LS系列逻辑门兼容。
商品特性
- 低输入电流：≤ 1 μA
- 低静态功耗：Icc ≤ 5.5 μA，@ VCC=6V，TA=25°C
- 宽工作电压范围：2.0V ~ 6.0V
- 封装形式：DIP-14、SOP-14、TSSOP-14、QFN-16 3×3
应用领域
- 数字逻辑驱动
- 工控应用
