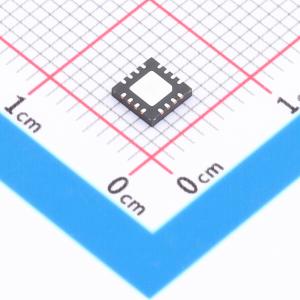

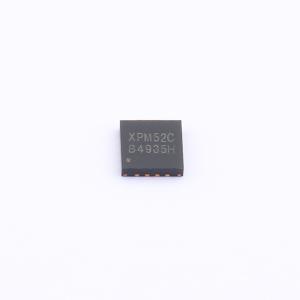

温馨提醒：图片仅供参考，商品以实物为准

XPM52CDP65

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XPM52C是一款集成同步开关的降压转换器，支持多种输出快充协议、支持USB Type-C和PD等多种快充协议，包括USB Type-C和PD协议，高通QC 2.0/3.0/3.0+，华为FCP/SCP/HVSCP，VOOC 2.0/4.0协议，联发科PE，三星AFC，USB BC1.2 DCP以及Apple 2.4A充电规范，为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。 XPM52C具有自动识别VIN输入电压的功能，依据输入电压来调节输出电压。 XPM52C内置功率MOS，输入工作电压最高到31V，输出电压范围是3.3V到21V，能提供最大65W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。
品牌名称: FM(富满)
商品型号: XPM52CDP65
商品编号: C42460907
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.157克(g)

商品参数

商品概述

XPM52C是一款集成同步开关的降压转换器，支持多种输出快充协议、支持USB Type-C和PD等多种快充协议，包括USB Type-C和PD协议，高通QC 2.0/3.0/3.0+，华为FCP/SCP/HVSCP，VOOC 2.0/4.0协议，联发科PE，三星AFC，USB BC1.2 DCP以及Apple 2.4A充电规范，为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。 XPM52C具有自动识别VIN输入电压的功能，依据输入电压来调节输出电压。 XPM52C内置功率MOS，输入工作电压最高到31V，输出电压范围是3.3V到21V，能提供最大65W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。 XPM52C的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。 XPM52C的输出电压带有线补功能，输出电流增大后会相应的提高输出电压，用以补偿连接线阻抗引起的电压下降。 XPM52C特别的集成了XPD-LINK互联通信专利技术。通过XPD-LINK互联功能，XPM52C可以简单灵活的应用在多个Type-C端口的充电方案中。 XPM52C支持二次烧录，可实现在线升级。 XPM52C有多种保护功能，具有输入过压、欠压保护，输出短路、过流保护，过温保护。 XPM52C采用QFN4x4-16L封装。

商品特性

同步开关降压转换器
内置功率MOS
自动识别输入电压调节输出电压
输入工作电压高至31V
输出电压范围：3.3V到21V，根据快充协议自动调整
输出功率最大65W
输出电压有线补功能：50mV/A、100mV/A、150mV/A
输出具有CV/CC特性
软启动功能
3A带载启动
XP-LINK智能降功率
支持USB Power Delivery（PD）3.1协议
通过PD3.1认证（TID：7689）
FPDO可配置：5V、9V、12V、15V、20V
APDO可配置：5V Prog、9V Prog、15V Prog、20V Prog
APDO以20mV步进调节电压
APDO电流最大可支持至5A
支持Quick Charge 2.0/3.0/3.0+协议
支持小米CHARGE TURBO 27W协议
支持华为FCP/SCP/HVSCP协议
支持三星AFC协议
支持VOOC 2.0/4.0协议
支持联发科PE协议
支持USB BC1.2 DCP
支持Apple 2.4A充电规范
支持在线升级
多重保护、高可靠性
输入过压、欠压保护输出短路、输出过流过温保护
全引脚ESD 4KV

应用领域

USB车载充电器
便携式充电设备
通用高压USB充电器
通用的高压DC/DC变换应用
智能排插

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快充协议芯片
	类型	-
	协议	-
	通道数	-

	属性	参数值
	输出功率	65W
	输出电压	5V；15V；12V；20V；9V
	工作电压	-
	工作温度	-40℃~+125℃
