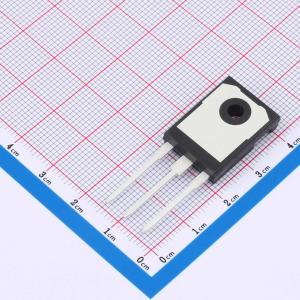

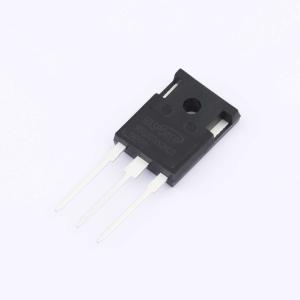

温馨提醒：图片仅供参考，商品以实物为准
MSG50T65QHC0
650V、60A场截止型IGBT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT单管 650V 50A 应用于变频器
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG50T65QHC0
- 商品编号
- C42445159
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 394W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 116nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.6pF@25V | |
| 输出电容(Coes) | 275pF | |
| 反向传输电容(Cres) | 108pF | |
| 开启延迟时间(Td(on)) | 32ns | |
| 关断延迟时间(Td(off)) | 231ns | |
| 导通损耗(Eon) | 2.15mJ | |
| 关断损耗(Eoff) | 1.41mJ | |
| 反向恢复时间(Trr) | 198ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 650V 60A，典型集电极-发射极饱和电压为1.8V
- 场截止IGBT技术
- 10μs短路耐受能力
- 方形反向偏置安全工作区
- 集电极-发射极导通电压正温度系数
应用领域
- 通用逆变器
- 感应加热
- 焊接电源
- 不间断电源
- 电机驱动
