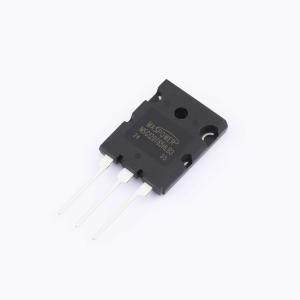

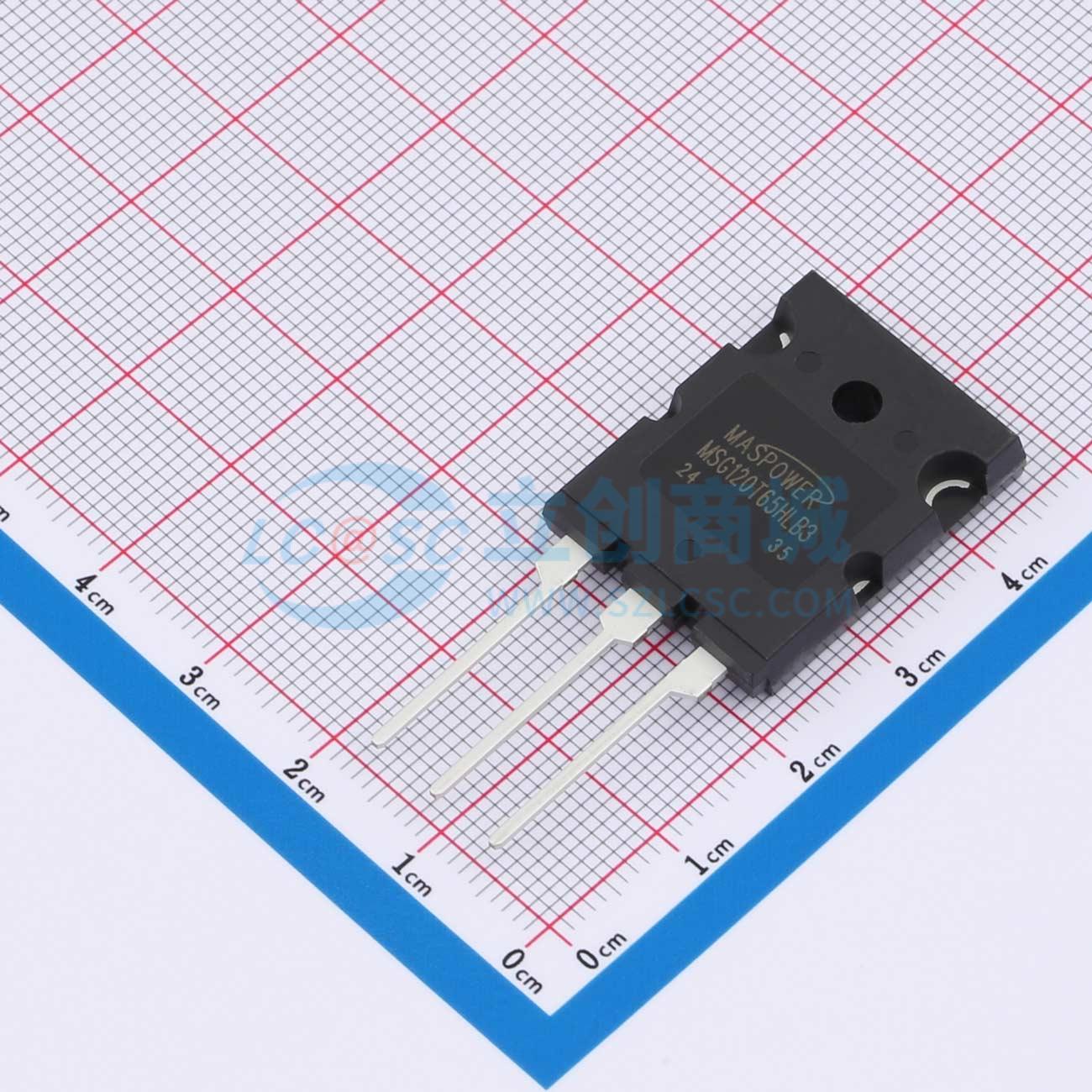

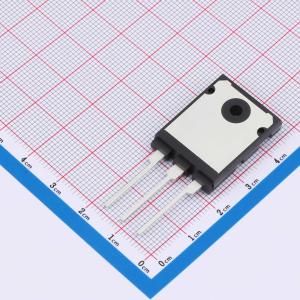

MSG120T65HLB3
低饱和电压、正温度系数的功率开关器件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT单管 650V 120A 大电流 TO-264
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG120T65HLB3
- 商品编号
- C42445165
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 12.364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 882W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 240A | |
| 集电极脉冲电流(Icm) | 378A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.3V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 3.9V@250uA | |
| 栅极电荷量(Qg) | 181nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.764nF@30V | |
| 输出电容(Coes) | 495pF | |
| 反向传输电容(Cres) | 115pF | |
| 开启延迟时间(Td(on)) | 53ns | |
| 关断延迟时间(Td(off)) | 102ns | |
| 导通损耗(Eon) | 6.8mJ | |
| 关断损耗(Eoff) | 3.5mJ | |
| 反向恢复时间(Trr) | 123ns | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 极低的饱和电压：VCE(sat)(typ) = 1.8V @ IC = 100A
- 最高结温：TJ = 175℃
- 正温度系数
- 紧密的参数分布
- 高输入阻抗
应用领域
- 混合动力/电动汽车牵引逆变器
- 辅助DC/AC转换器
- 电机驱动器
- 其他需要高功率开关的动力总成应用
