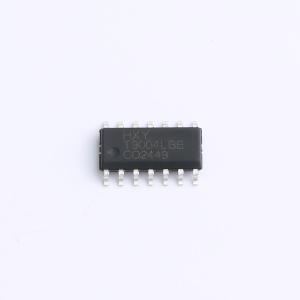

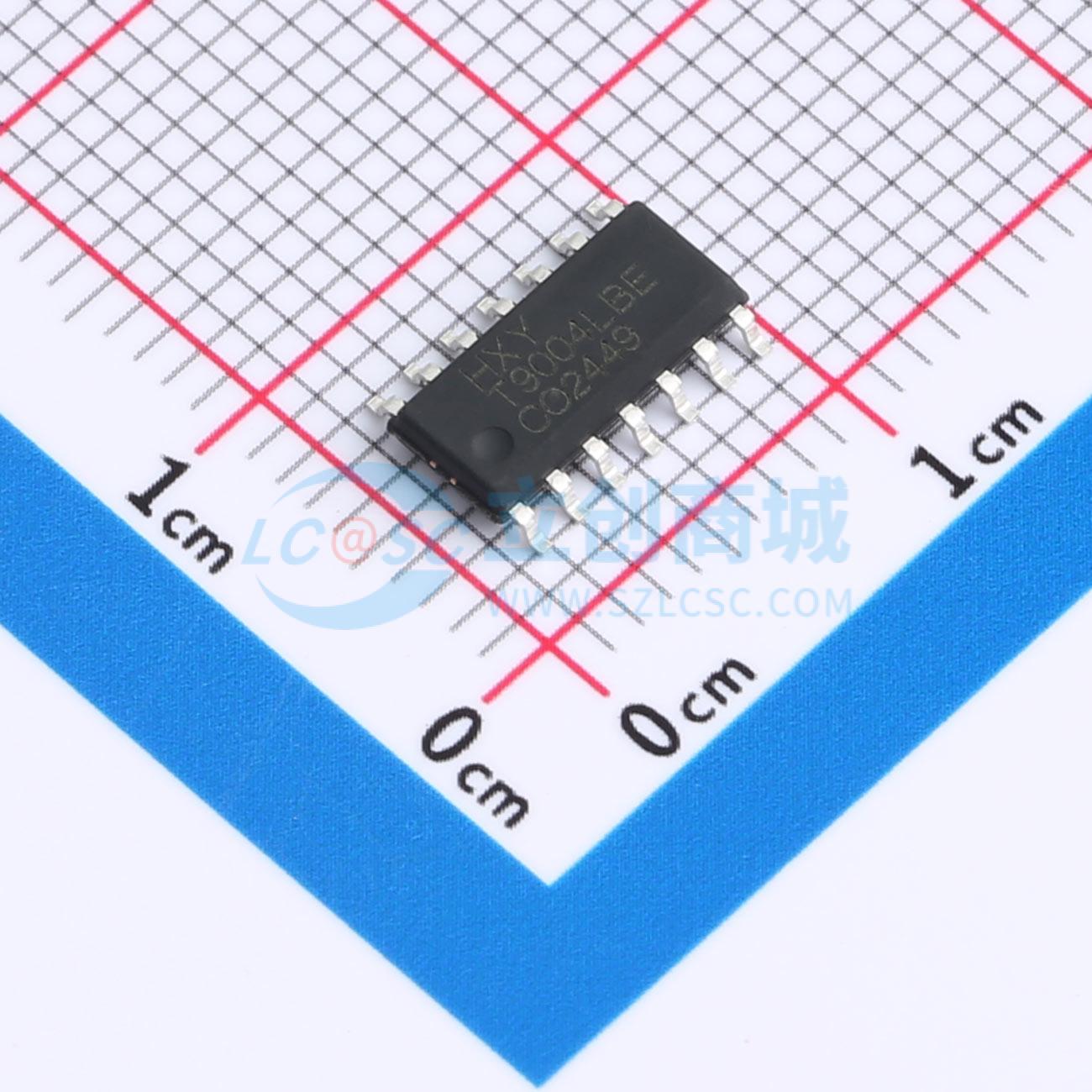

TLV9004IDR-HXY

CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此款运算放大器集成了四路通道，适合多信号处理需求。它拥有最大6V的电源宽度(Vdd-Vss)，确保了在广泛的电压范围内稳定工作。其增益带宽积(GBP)达到1MHz，能够平衡频率响应与增益，适用于多种精密信号放大场景。输入偏置电流(Ib)低至5pA，极大减少了对输入信号的影响，保证了信号的纯净度和真实性。这款器件适用于构建复杂的电子电路，如音频设备、医疗仪器或测试测量装置等，是实现高性能模拟信号处理的理想选择。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: TLV9004IDR-HXY
商品编号: C42432874
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.19596克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	1.8uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	5pA
	输入失调电流(Ios)	1pA

	属性	参数值
	输入电压噪声密度(eN)	65nV/√Hz@1kHz
	共模抑制比(CMRR)	80dB
	静态电流(Iq)	28uA
	输出电流	45mA
	工作温度	-55℃~+125℃
	单电源电压	1.5V~5.5V
	双电源电压(Vee~Vcc)	750mV~2.75V；-2.75V~-750mV
	功能特性	-

商品概述

TLV9004IDR（四通道）是一款通用型、低偏移、高频响、低功耗运算放大器。该器件具有1MHz的优异带宽、1V/us的压摆率，以及在5V电源下每通道仅28 uA的静态电流，使其能够广泛应用于多种设计中。TLV9004IDR运算放大器专为在低电压、低功耗系统中提供性能而设计。其输入共模电压范围包含地电位，最大输入失调电压为3mV。该器件能够在重负载下提供轨到轨输出摆幅。TLV9004IDR运算放大器的工作温度范围规定为-55°C至+125°C，支持1.5V至5.5V的单电源或双电源供电。

商品特性

输入失调电压：1mV（典型值）
低供电电流：28 uA (Vs = 5 V)
电源范围：1.5V至5.5V
增益带宽：1 MHz (Vs = 5 V)
压摆率：1 V/us (Vs = 5 V)
轨到轨输入和输出
低成本

应用领域

电池与电源控制
音频输出
烟雾/气体/环境传感器
便携式设备与移动设备
传感器接口
