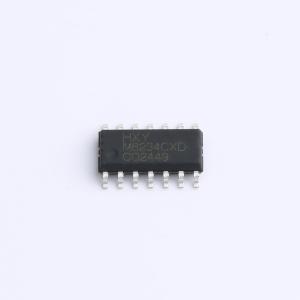

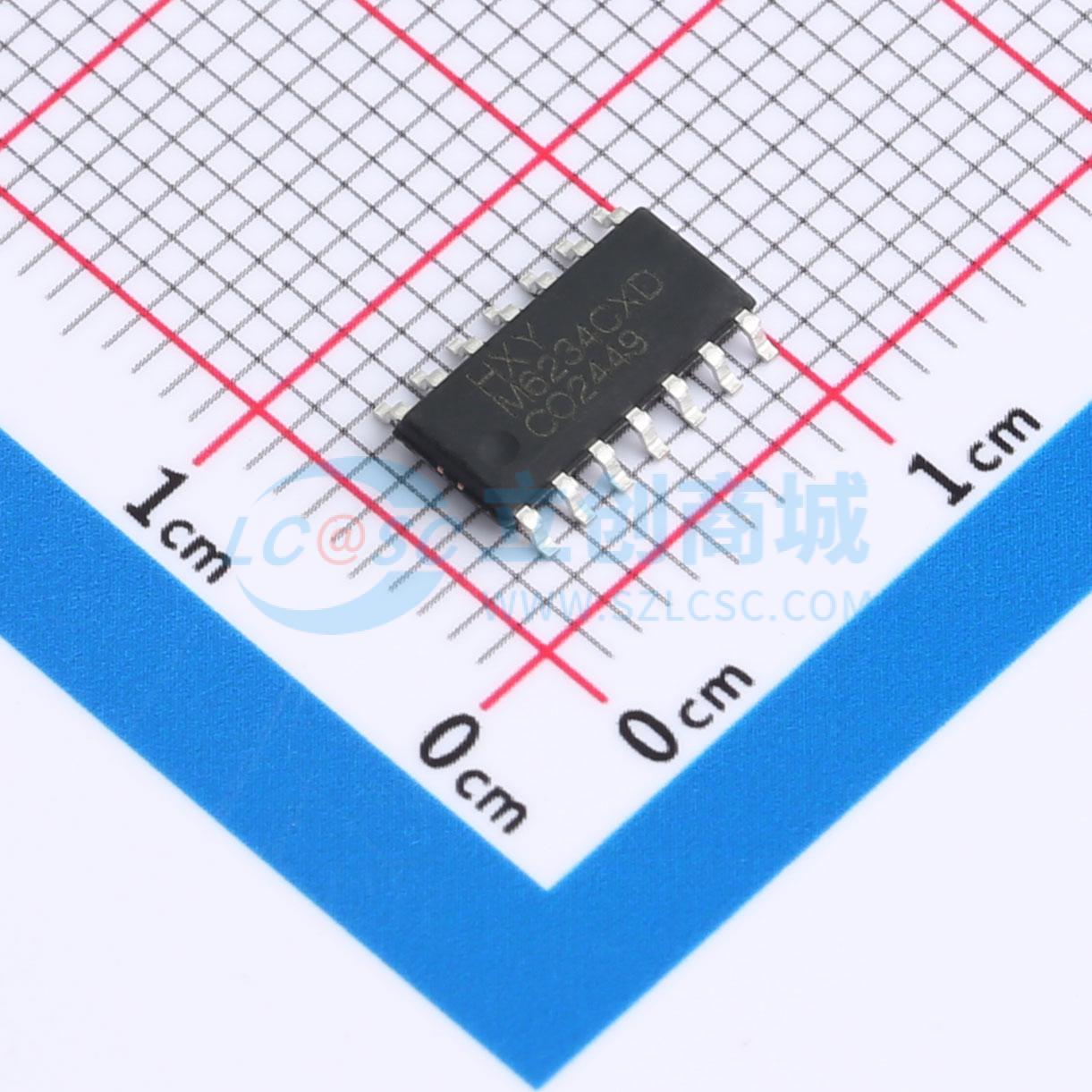

MCP6234-E/SL-HXY

CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款四路运算放大器具有6V的最大电源宽度(Vdd-Vss)，适用于多种电压需求的应用场景。其增益带宽积(GBP)为1MHz，能够在保证信号完整性的基础上提供稳定的放大性能。输入偏置电流低至5pA，使得该放大器在处理微弱信号时表现出色，极大减少了对信号源的负载影响。此款产品适合应用于需要高精度和低噪声特性的系统中，如医疗设备中的信号采集、自动化检测装置以及各种科学实验仪器，能够满足多通道精密信号处理的需求。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: MCP6234-E/SL-HXY
商品编号: C42432877
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	1.8uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	5pA

	属性	参数值
	输入失调电流(Ios)	1pA
	输入电压噪声密度(eN)	65nV/√Hz@1kHz
	共模抑制比(CMRR)	80dB
	静态电流(Iq)	28uA
	输出电流	45mA
	工作温度	-55℃~+125℃
	单电源电压	1.5V~5.5V
	双电源电压(Vee~Vcc)	750mV~2.75V；-2.75V~-750mV

商品概述

MCP6234-E/SL(四通道)是一款通用型、低失调、高频响应、低功耗的运算放大器。凭借1MHz的出色带宽、1V/us的压摆率以及在5V电压下每个放大器28uA的静态电流，MCP6234-E/SL可设计用于广泛的应用领域。该运放旨在为低电压和低功耗系统提供性能。输入共模电压范围包括地，最大输入失调电压为3mV。该器件可在重负载下提供轨到轨输出摆幅。MCP6234-E/SL运算放大器在-55°C ~ +125°C的完整温度范围内，在1.5V ~ 5.5V的单电源或双电源下进行规格定义。

商品特性

输入失调电压：1mV(典型值)
低供电电流：28uA(Vs=5V)
供电范围：1.5V ~ 5.5V
增益带宽：1MHz(Vs=5V)
压摆率：1V/us(Vs=5V)
轨到轨输入和输出
低成本

应用领域

电池和电源控制
音频输出
烟雾/气体/环境传感器
便携设备和移动设备
传感器接口
