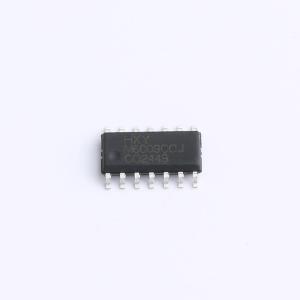

MCP6009-E/SL-HXY

CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款四路运算放大器设计用于精密信号处理应用，具备6V的最大电源宽度(Vdd-Vss)，适合需要稳定电压供应的场合。其增益带宽积(GBP)达到1MHz，确保了在音频及其他中低频段内的良好频率响应和线性度。极低的输入偏置电流(Ib)仅为5pA，几乎对源信号不造成负载影响，适用于高阻抗传感器接口等要求微小信号不失真放大的环境。此放大器还拥有出色的温度稳定性和低噪声特性，是构建多通道数据采集系统、医疗仪器及测试设备的理想选择。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: MCP6009-E/SL-HXY
商品编号: C42432878

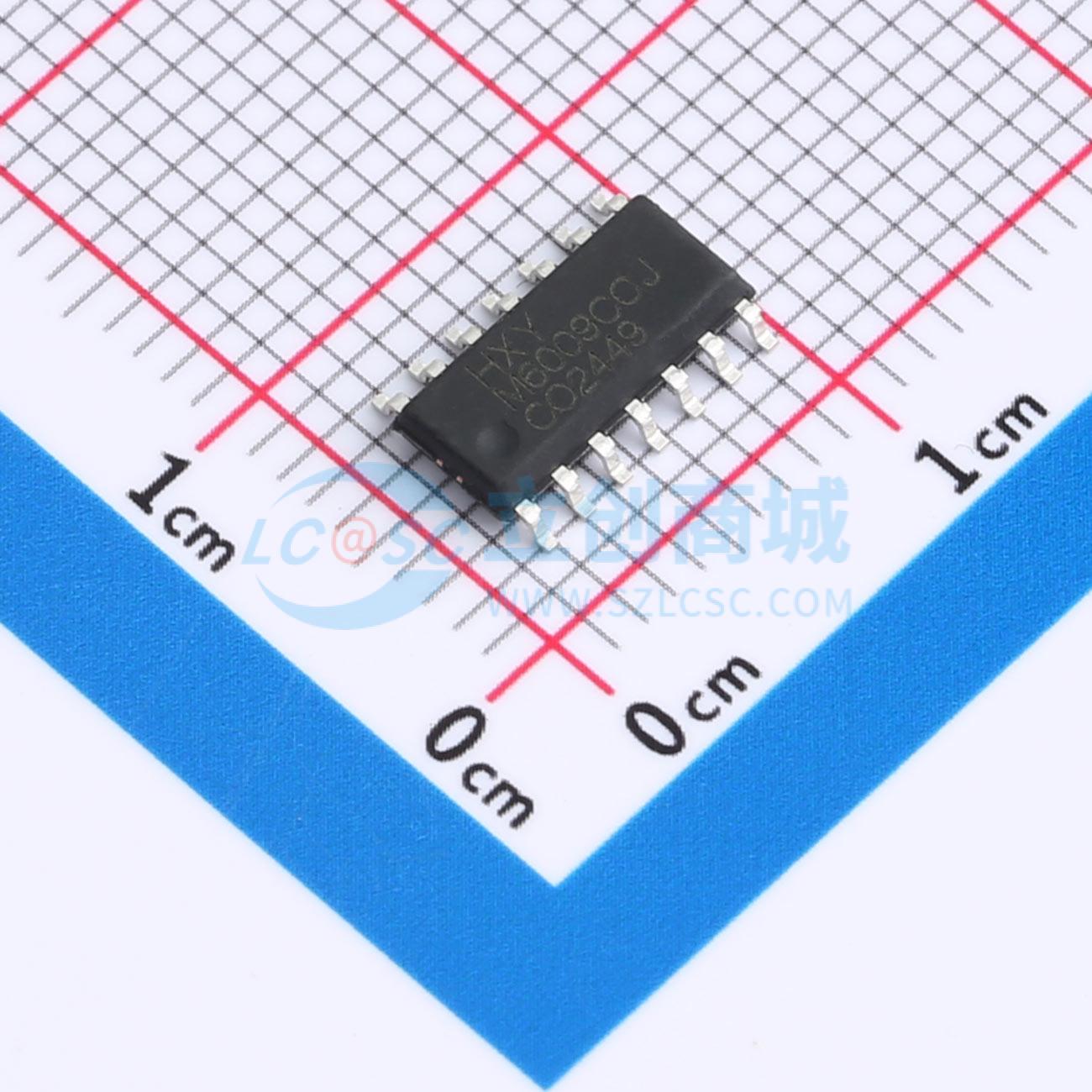

商品封装: SOP-14
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	1.8uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	5pA

	属性	参数值
	输入失调电流(Ios)	1pA
	输入电压噪声密度(eN)	65nV/√Hz@1kHz
	共模抑制比(CMRR)	80dB
	静态电流(Iq)	28uA
	输出电流	45mA
	工作温度	-55℃~+125℃
	单电源电压	1.5V~5.5V
	双电源电压(Vee~Vcc)	750mV~2.75V；-2.75V~-750mV

商品概述

MCP6009-E/SL（四通道）是一款通用、低失调、高频响、低功耗的运算放大器。该器件具有1MHz的出色带宽、1V/μs的压摆率，以及在5V电源下每放大器28μA的静态电流，可设计应用于广泛领域。MCP6009-E/SL运算放大器专为在低电压、低功耗系统中提供性能而设计。其输入共模电压范围包含地电位，最大输入失调电压为3mV。该器件能够在重负载下提供轨到轨输出摆幅。MCP6009-E/SL运算放大器在-55℃ ~ +125℃的全温度范围内，在1.5V ~ 5.5V的单电源或双电源供电下均有规格保证。

商品特性

输入失调电压：1mV（典型值）
低静态电流：28 μA（Vs = 5 V）
电源电压范围：1.5V ~ 5.5V
增益带宽：1 MHz（Vs = 5 V）
压摆率：1 V/μs（Vs = 5 V）
轨到轨输入和输出
低成本

应用领域

电池与电源控制
音频输出
烟雾/气体/环境传感器
便携设备与移动设备
传感器接口
