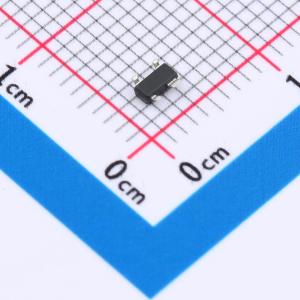

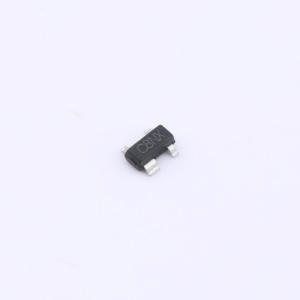

CAT811RTBI-GT3-HXY

带手动复位功能的电压监测器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此监控和复位芯片是一款电压检测器，专为系统稳定性和电源管理而设计。当输入电压降至2.63V阈值以下时，它会触发低电平有效的复位信号，帮助设备在电压异常情况下安全地重启或保持稳定状态。这款芯片能够精确监测供电情况，确保连接的电子装置在遇到电源波动时得到及时保护。它适用于需要高可靠性的应用场景，例如服务器、通讯设备以及家用电子产品，以维持系统的正常运作和数据完整性。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: CAT811RTBI-GT3-HXY
商品编号: C42432879
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.032323克(g)

商品参数

商品概述

CAT811是一款通用电压检测器，在3.6V电压下仅消耗约5uA电流，可广泛应用于各类电子系统中，用于监测电池电压或生成上电复位信号。其工作电压范围为1V至6V。CAT811还提供一个手动复位引脚。该器件采用低压基准、低失调比较器、定时器和推挽输出级。当输入电压高于内部设定阈值并持续240ms后，其推挽输出将变为高电平。CAT811采用SOT-143封装。

商品特性

工作电压范围宽：1V至5V
电压检测阈值设置范围：2.3V至5V
SOT-143封装
检测延迟时间：240ms
当输入电压低于1V时，复位引脚输出保持低电平
4KV ESD保护

应用领域

电池电压监测
上电复位
机顶盒
电压电平触发
按键消抖
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	推挽
	工作电压	1V~6V
	复位有效电平	低电平有效
	阈值电压	2.63V

	属性	参数值
	受监控电压数	1
	复位超时	240ms
	工作温度	-40℃~+85℃
	功能特性	手动复位输入
	静态电流(Iq)	5uA
