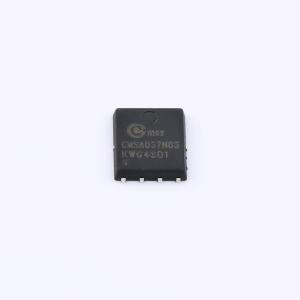

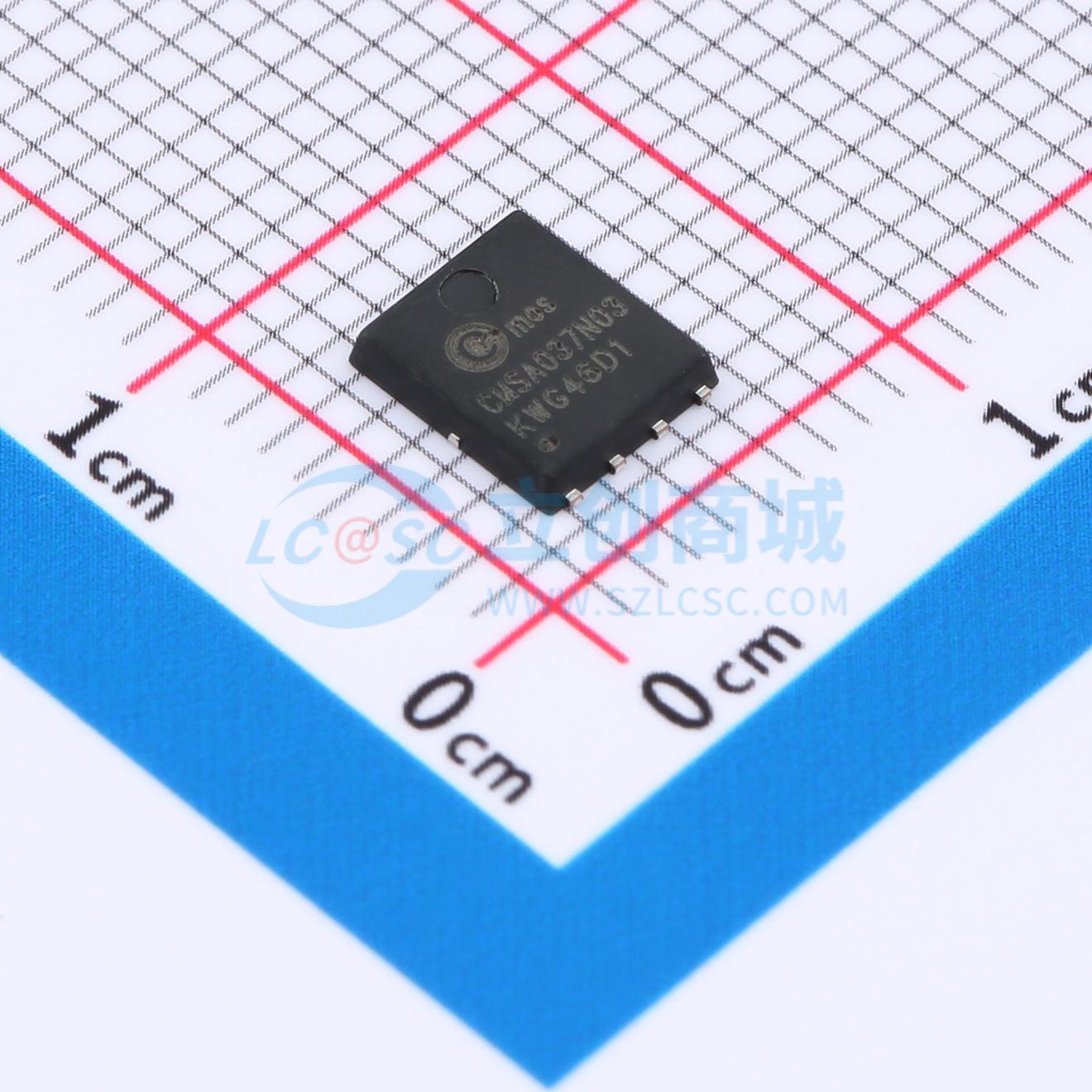

CMSA037N03
N沟道 耐压:30V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MOS管，DFN-8 5x6，N场，耐压：30V，电流：100A，10V内阻：3.7mΩ，4.5V内阻：5mΩ，功率：50W，CISS(Typ)：1500PF
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSA037N03
- 商品编号
- C42428220
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3.2mΩ@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC | |
| 输入电容(Ciss) | 1.5nF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 450pF |
商品概述
CMSA037N03采用先进的SGT技术,可提供出色的RDS(ON)。该器件适用于DC/DC转换器和通用应用。
商品特性
- 低导通电阻
- 100%雪崩测试
- 小尺寸封装(5x6 mm),便于紧凑设计
- 符合RoHS标准
应用领域
-DC-DC转换器-CPU电源供应
