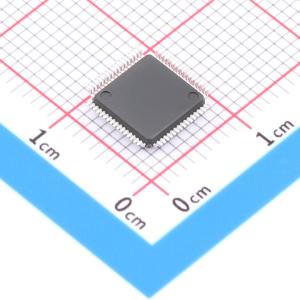

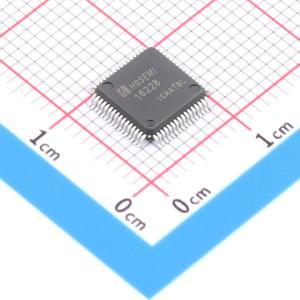

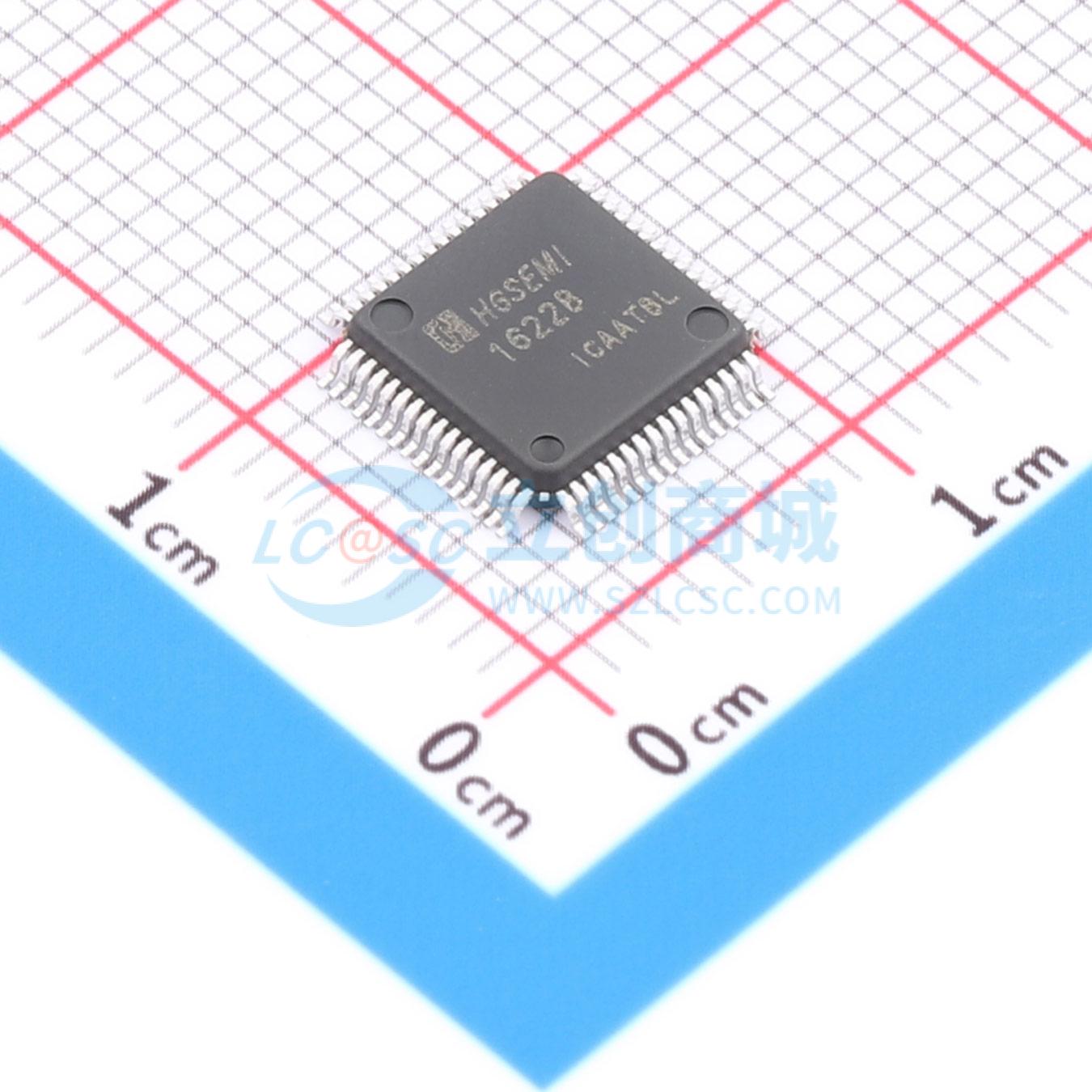

HT1622B-LQ64

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT1622B是一种256点阵式存储器映射多功能LCD驱动电路。其S/W结构特点，使它适合点阵式LCD显示，包括LCD模块和显示子系统，具有关闭电源功能。 HT1622B是一种具有微控制器接口，由存储器映射的32x8点阵式LCD控制驱动器。
品牌名称: HGSEMI(华冠)
商品型号: HT1622B-LQ64
商品编号: C42421396
商品封装: LQFP-64(7x7)
包装方式: 托盘
商品毛重: 2.55872克(g)

商品参数

商品概述

HT1622B是一种256点阵式存储器映射多功能LCD驱动电路。其S/W结构特点，使它适合点阵式LCD显示，包括LCD模块和显示子系统，具有关闭电源功能。

HT1622B是一种具有微控制器接口，由存储器映射的32×8点阵式LCD控制驱动器。电路上电时清零复位，通过命令端进行工作状态设置，通过片选、读、写对RAM数据进行读、写、修改操作，按照一一对应的原则，驱动LCD显示器。该电路可用于点阵式LCD显示驱动，各SEG端是互相独立的，且容易对RAM数据进行修改，所以显示点阵内容灵活，可随用户任意定制。

商品特性

工作电压：2.7V - 5.2V
内建32KHz RC振荡电路，1/4偏置，1/8占空比，显示频率为64Hz
内部含有电阻型偏置电压产生电路
两种蜂鸣器频率可供选择(2kHz/4kHz)
Powerdown命令减少电源损耗
内部Timebase和WDT看门狗电路
Timebase/WDT的溢出输出
8种Timebase/WDT时钟源
最大32×8的LCD驱动
关机指令可减少功耗
3端串行接口
指定控制操作
数据模式和命令模式指令R/W地址自动累加
三种数据访问模式
用VLCD端子来调节LCD电压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LCD驱动
	工作电压	2.7V~5.2V
	接口类型	3线串行接口
	占空比	1/8
	工作电流	80uA

	属性	参数值
	偏压	1/4
	工作温度	-25℃~+75℃
	显示配置(位)	32x8 bit
	频率	32kHz
	静态电流	1uA
