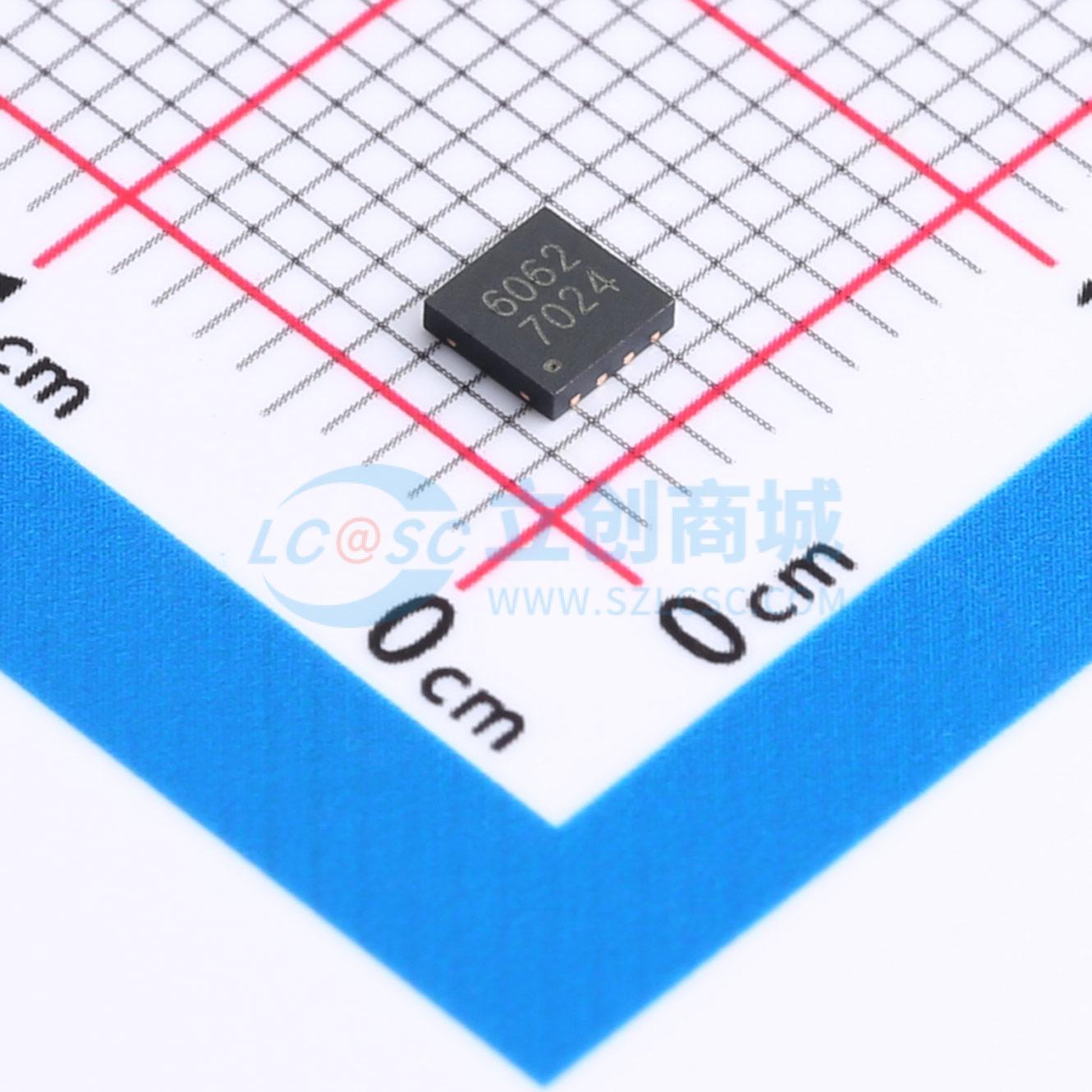

FBC4068AYDFN8G/TR

1000mA单节锂电池充电器芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高压锂电池充电 FBC4068A是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器，芯片集成功率晶体管，充电电流可以用外部电阻设定，最大持续充电电流可达1000mA，不需要另加阻流二极管和电流检测电阻。FBC4068A包含一个漏极开路输出的状态指示端，用于指示正在充电或充电完成。充电时管脚CHRG输出低电平，表示充电正在进行，充电完成后CHRG脚变为高阻态。
品牌名称: Full-Way(四方杰芯)
商品型号: FBC4068AYDFN8G/TR
商品编号: C42421354
商品封装: DFN-8L-EP(3x3)
包装方式: 编带
商品毛重: 0.1107克(g)

商品参数

商品概述

FBC4068A是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器，芯片集成功率晶体管，充电电流可以用外部电阻设定，最大持续充电电流可达1000mA，不需要另加阻流二极管和电流检测电阻。FBC4068A包含一个漏极开路输出的状态指示端，用于指示正在充电或充电完成。充电时管脚CHRG输出低电平，表示充电正在进行，充电完成后CHRG脚变为高阻态。STDBY充电完成状态指示端当充电结束时，STDBY管脚处于低电平，充电完成指示灯亮。充电过程中，此灯不亮。如果电池电压低于2.9V，FBC4068A用小电流对电池进行预充电。当电池电压超过2.9V时，采用恒流模式对电池充电，充电电流由PROG管脚和GND之间的电阻RPROG确定。当电池电压接近4.2V电压时，充电电流逐渐减小，FBC4068A进入恒压充电模式。当充电电流减小到充电结束阈值时，充电周期结束。充电结束阈值是恒流充电电流的20%。当电池电压降到再充电阈值4.05V以下时，FBC4068A自动开始新的充电周期。芯片内部的高精度电压基准源、误差放大器和电阻分压网络确保电池端调制电压的精度在1%以内，满足锂离子电池和锂聚合物电池的要求。当输入电压低于欠压锁定阈值电压或者输入电压低于电池电压时，充电器进入低功耗的停机模式，此时电池端消耗的电流小于2μA。 FBC4068A内部的智能温度控制电路在芯片的结温超过135℃时自动降低充电电流，这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心因为过热而损坏芯片或者外部元器件。这样，用户在设计充电电流时，可以不用考虑最坏情况，而只是根据典型情况进行设计因为在最坏情况下，FBC4068A会自动减小充电电流。

商品特性

最高输入电压：30V
满充电压：4.2V
过压保护电压：7.3V
最大充电电流：1000mA
涓流/恒流/恒压三段式充电
无需MOSFET、检测电阻器和隔离二极管
智能热调节功能可实现充电速率最大化
智能再充电功能
BAT输入防反接保护
待机模式静态电流：1.2μA
C/5充电终止
2.9V涓流充电阈值
充电状态指示
封装形式：DFN3×3 - 8L

应用领域

充电座
蓝牙耳机、GPS
手机、PDA、MP3/MP4
数码相机、Mini音响等便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.5V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	1.2uA
