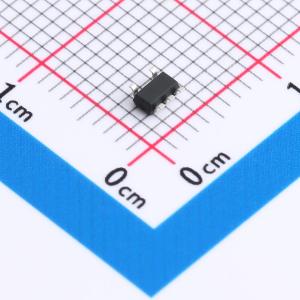

FBC4054YSOT235G/TR
500mA锂电池充电器芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 锂电池充电 FBC4054是一电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
- 品牌名称
- Full-Way(四方杰芯)
- 商品型号
- FBC4054YSOT235G/TR
- 商品编号
- C42421349
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0447克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 1.2uA |
商品概述
FBC4054是一电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
商品特性
- 充电截止电压为4.2V，充电电流可通过外部电阻进行设置。当充电电流降至充电终止电流EOC时，将自动结束充电过程。
- 最大充电电流：500mA
- 超低功耗：5nA
- 无需MOSFET、检测电阻器和隔离二极管
- 智能热调节功能可实现充电速率最大化
- 智能再充电功能
- 预充电压：4.2V
- 充电终止电流：75mA
- 涓流充电阈值：2.9V
- 封装形式：SOT23-5L
- ESD HBM：2KV
- 当输入充电器被移掉后，自动进入低电流待机状态，待机电流降至5nA。
应用领域
- 充电座
- 蓝牙耳机、GPS
- 手机、PDA、MP3/MP4
- 数码相机、Mini音响等便携式设备
