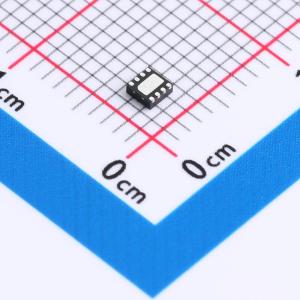

FBC4068YDFN8G/TR

FBC4068是一款输入耐压达到30V并且具有过充保护（OVP）功能的单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作。

FBC4068是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器，芯片集成功率晶体管，充电电流可以用外部电阻设定，最大持续充电电流可达1000 mA，不需要另加阻流二极管和电流检测电阻。FBC4068包含一个漏极开路输出的状态指示端，用于指示正在充电或充电完成。充电时管脚CHRG输出低电平，表示充电正在进行，充电完成后CHRG脚变为高阻态。

如果电池电压低于2.9V，FBC4068用小电流对电池进行预充电。当电池电压超过2.9V时，采用恒流模式对电池充电，充电电流由PROG管脚和GND之间的电阻RPROG确定。当电池电压接近4.2V电压时，充电电流逐渐减小，FBC4068进入恒压充电模式。当充电电流减小到充电结束阈值时，充电周期结束。充电结束阈值是恒流充电电流的20%。

当电池电压降到再充电阈值4.05V以下时，FBC4068自动开始新的充电周期。芯片内部的高精度电压基准源、误差放大器和电阻分压网络确保电池端调制电压的精度在1%以内，满足锂离子电池和锂聚合物电池的要求。当输入电压低于欠压锁定阈值电压或者输入电压低于电池电压时，充电器进入低功耗的停机模式，此时电池端消耗的电流小于2uA。

FBC4068内部的智能温度控制电路在芯片的结温超过135℃时自动降低充电电流，这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心因为过热而损坏芯片或者外部元器件。这样，用户在设计充电电流时，可以不用考虑最坏情况，而只是根据典型情况进行设计因为在最坏情况下，FBC4068会自动减小充电电流。

• 采用内部集成PMOSFET架构，采用防倒充电路，不需要外部隔离二极管
• 热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制
• 充电截止电压为4.2V ，充电电流可通过外部电阻进行设置
• 当充电电流降至设定值的 1/5时，将自动结束充电过程
• 当输入电压被移掉后，自动进入低电流睡眠状态，电流降至0
• 最高输入电压：30V
• 满充电压：4.2V
• 过压保护电压：7.3V
• 最大充电电流：1000 mA
• 涓流/恒流/恒压三段式充电
• 无需MOSFET、检测电阻器和隔离二极管
• 智能热调节功能可实现充电速率最大化
• 智能再充电功能
• BAT输入防反接保护
• 待机模式静态电流：1.2 μA
• C/5充电终止
• 2.9V涓流充电阈值
• 充电状态指示
• 封装形式：DFN2×2_8L

• 充电座
• 蓝牙耳机、GPS
• 手机、PDA、MP3/MP4
• 数码相机、Mini音响等便携式设备
