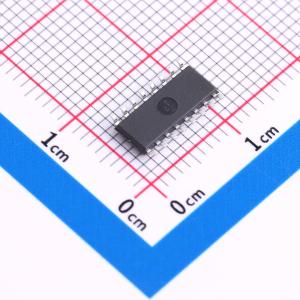

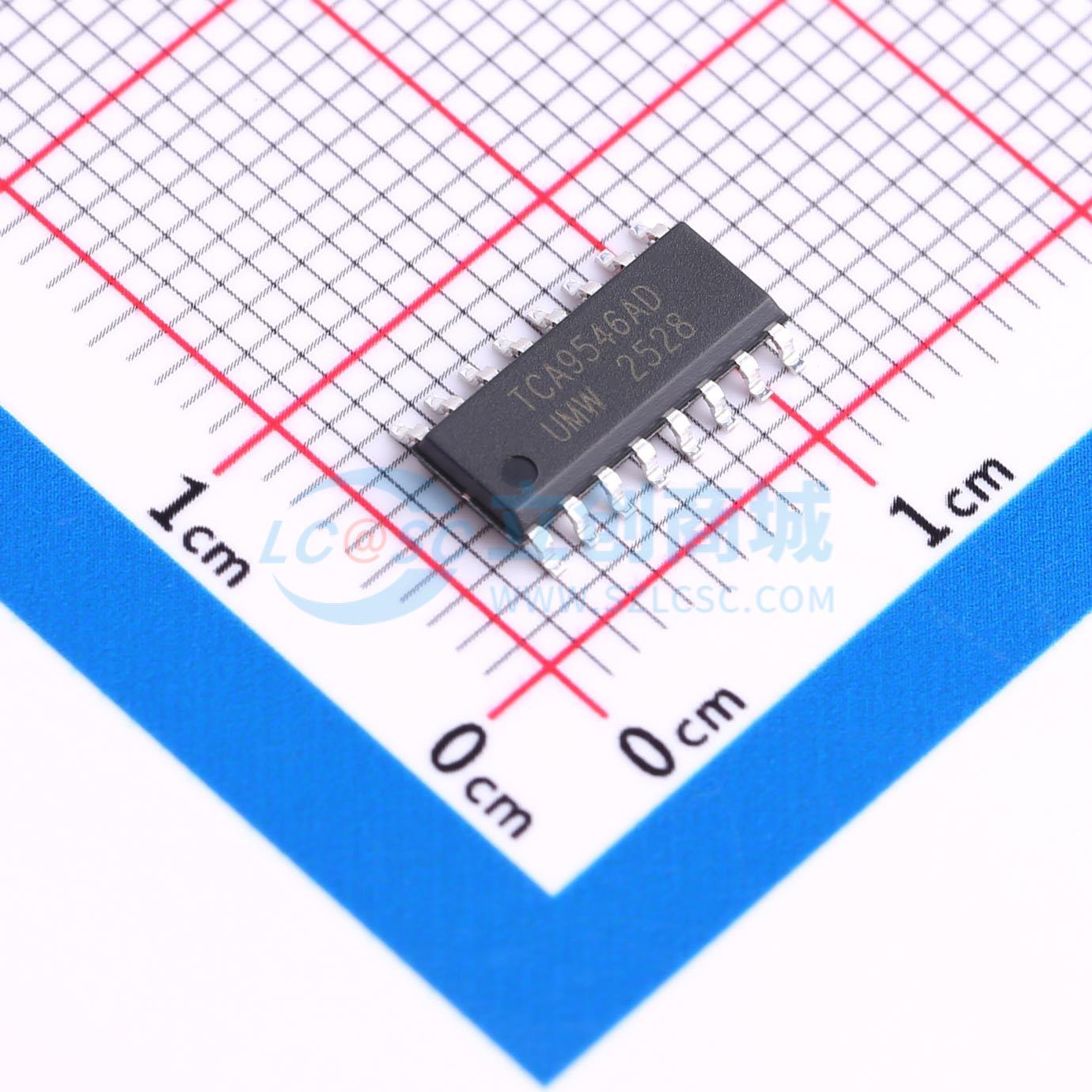

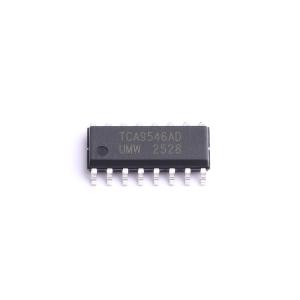

TCA9546ADR(UMW)
信号开关
- 描述
- TCA9546系列是由I²C总线控制的4通道双向数据传输开关。上游主机通过芯片的SCL和SDA引脚选择一个或多个下游从机，并进行指定的数据传输。TCA9546系列支持选择下游通道从机的任意组合
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TCA9546ADR(UMW)
- 商品编号
- C42420612
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.290267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.65V~5.5V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | 9.7mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 静态电流(Iq) | 2uA | |
| 功能特性 | 电平转换；热插拔保护 |
商品概述
UMW TCA9546系列是一款由I²C总线控制的4通道双向数据传输开关。上游主机通过芯片的SCL和SDA引脚选择一个或多个下游从机，并执行指定的数据传输。该系列支持选择下游通道从机的任意组合。UMW TCA9546系列提供一个低电平有效的复位引脚RESET。如果下游从机的I²C总线被锁死，可将RESET引脚拉低以复位该系列芯片，从而不再选择该下游从机并释放被锁定的I²C总线。该系列允许上游主机和下游从机跨电压域传输数据。此时，该系列的电源电压VCC限制了上下游传输所允许的最小电压VPASS。此功能允许上下游设备在1.8V、3.3V和5.0V电压域中相互交互，无需额外保护。使用此功能时，需确保每个上下游通道的I²C总线通过上拉电阻RP连接到各自的电源电压。该系列所有引脚的耐压值为5.5V。
商品特性
- 兼容SMBus和I²C通信协议
- 支持多通道双向数据传输：支持4通道下游从机
- 带有低电平有效复位引脚RESET
- 带有从机地址选择引脚：3个地址选择引脚
- 允许跨电压域数据传输
- 低导通电阻，低静态电流
- 电源电压：1.65V ~ 5.5V
- 支持热插拔设备
应用领域
- 服务器
- 路由器
- 存在从机地址冲突的I²C设备
