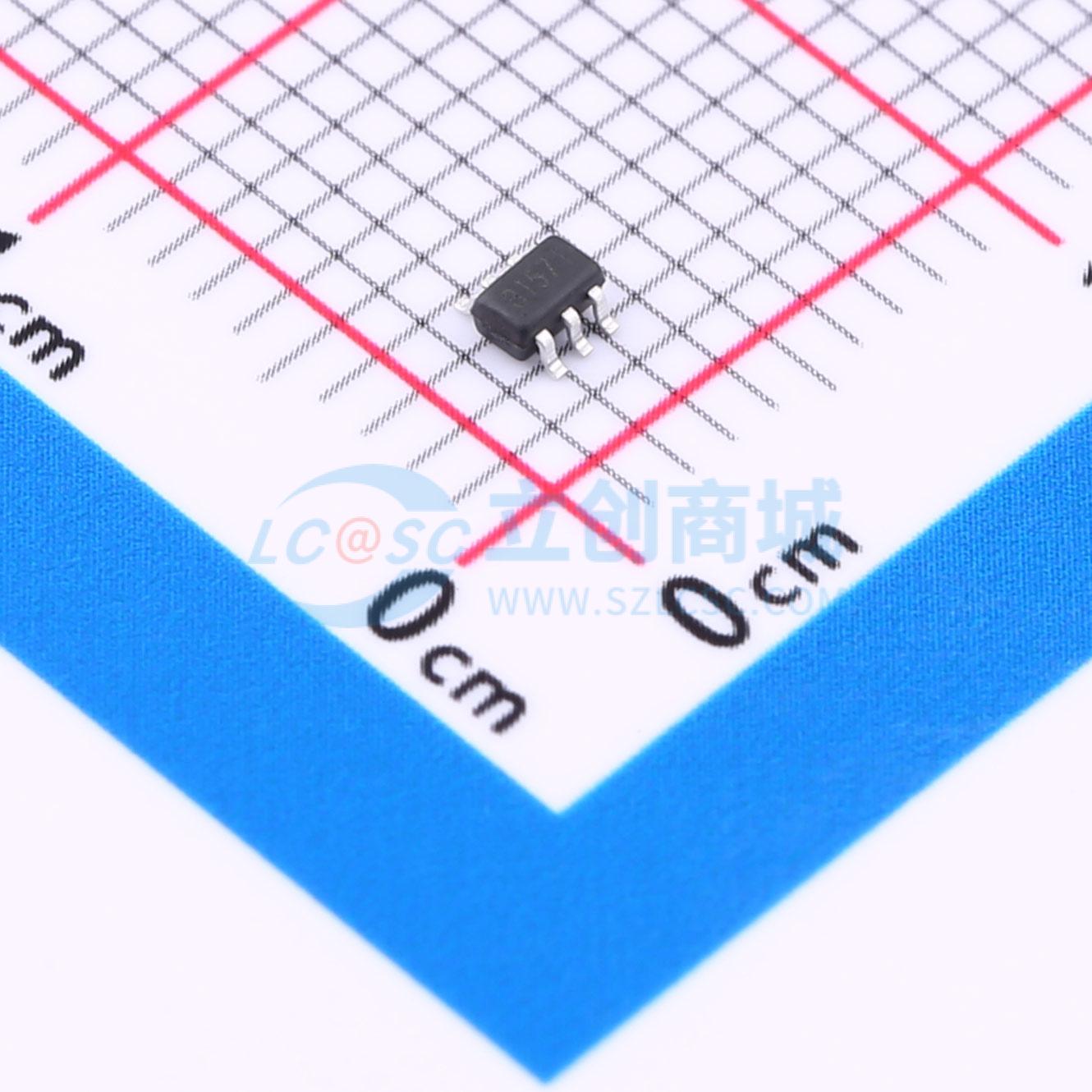

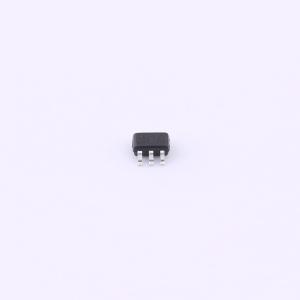

温馨提醒：图片仅供参考，商品以实物为准
TW3157
TW3157
- 描述
- 基于CMOS工艺的模拟开关,可用于 NTSC/PAL 视频,音频，SPDIF和HDTV的开关
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- TW3157
- 商品编号
- C42417401
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.0364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 300ps | |
| 导通电阻(Ron) | 3Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 5.7ns | |
| 工作温度 | -55℃~+125℃ | |
| 导通电容(Con) | 15.5pF | |
| 带宽 | 350MHz | |
| 传播延迟(tpd) | 1.2ns |
商品概述
TW3157 是一款基于CMOS 工艺的模拟开关。具有低功耗、低传输延迟和低输出阻抗的良好特性。模拟信号和数字信号的电压输出范围可从 VCC 至GND。Select 输入端有过压保护，允许输入电压高过 VCC ，最高可达 7V 而管脚不会被烧毁。
商品特性
- 低功耗
- 高传输速度
- 标准 CMOS 的逻辑电平翻转
- 高带宽，线性度高
- 低输出阻抗
- 先断后开保护，防止短路
- 工作温度 - 55℃ ~ +125℃
- 封装形式 SC70-6
应用领域
- 可用于 NTSC/PAL 视频，音频，SPDIF 和 HDTV 的开关
- 可用于时钟开关和数据选择开关
