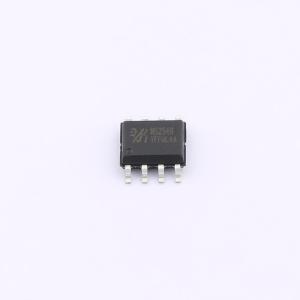

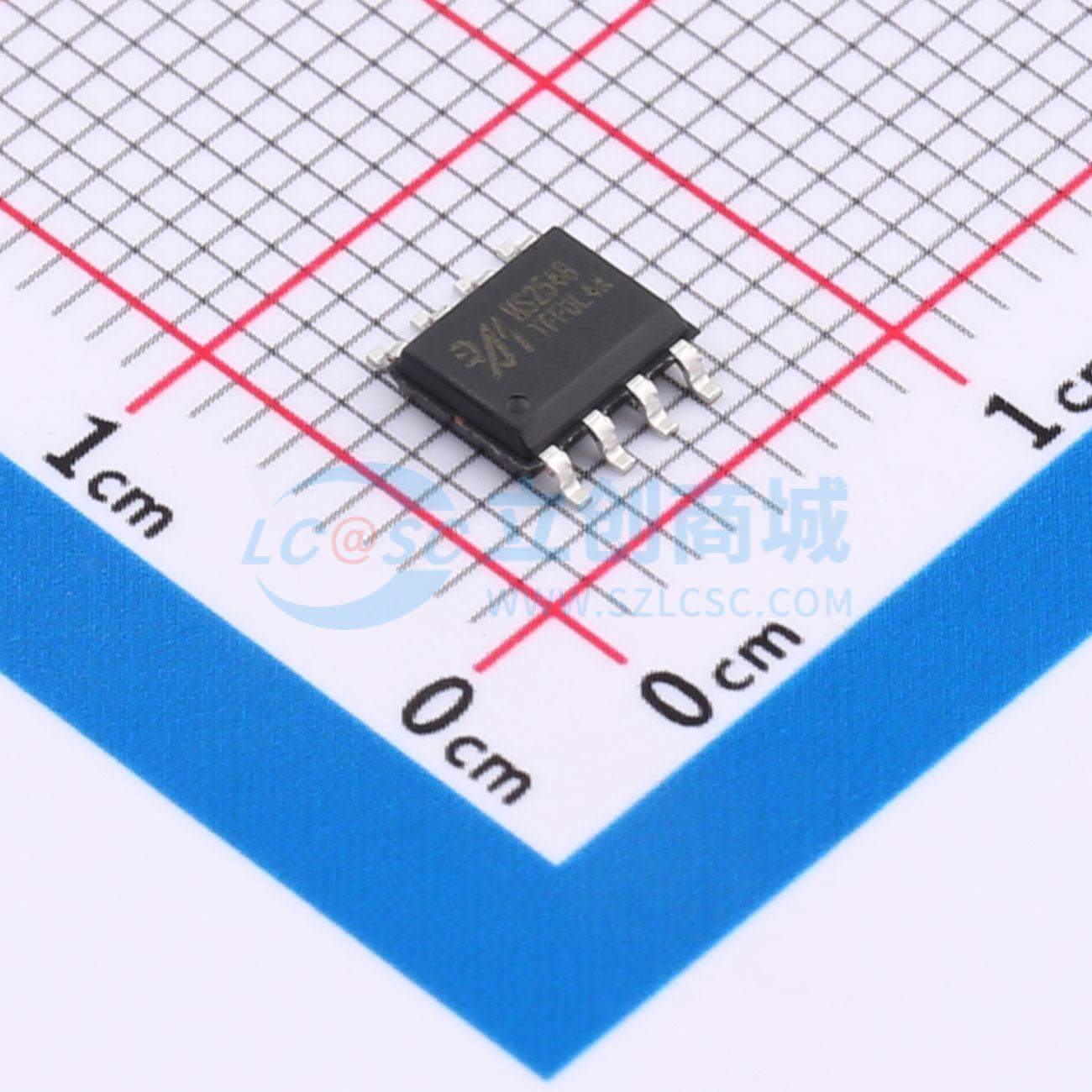

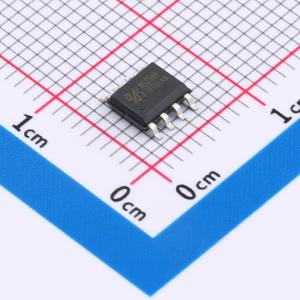

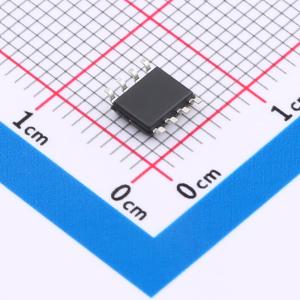

MS2548
自动方向控制、半双工RS - 485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS2548是一个5V供电、半双工RS-485收发器。芯片具有自动换向控制功能，可用于隔离485端口，驱动器输入与使能信号一起配合控制芯片的状态，驱动差分总线。芯片内部集成热插拔保护和过温保护功能。接收器输入阻抗为1/4单位负载，允许最多128个收发器挂在总线上。MS2548未限制驱动器摆率，最高传输速率20Mbps。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS2548
- 商品编号
- C42415856
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.3122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 20Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±4kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 3.7mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 自动方向控制；热插拔保护；使能关断；低功耗模式 |
商品概述
MS2548是一个5V供电、半双工RS - 485收发器。芯片具有自动换向控制功能，可用于隔离485端口，驱动器输入与使能信号一起配合控制芯片的状态，驱动差分总线。芯片内部集成热插拔保护和过温保护功能。接收器输入阻抗为1/4单位负载，允许最多128个收发器挂在总线上。MS2548未限制驱动器摆率，最高传输速率20Mbps。MS2548是一个支持自动换向的半双工485收发器，集成热插拔保护和过温保护功能，支持热插拔且不会引起总线输出传输错误。其自动换向功能配合AB端的上拉和下拉电阻，自动关闭驱动器并打开接收器，保证总线处于正确状态。自动换向功能节省了一路DE控制信号，在隔离型RS485接口方案中有显著优点。MS2548的总线端口A、B需要外接上拉和下拉电阻以保证正常工作，计算电阻阻值时需综合考虑RS485总线的端接方式、终端匹配电阻、节点数等因素，并保证空闲状态下，VA - VB大于VTH+，符合接收器的标准阈值。没有数据传输时，需将D接高电平以节省功耗，MS2548通过D、A、B的状态来决定驱动器状态。为解决485收发器热插拔时输入脚电平不确定的问题，MS2548在上电过程中会强制D脚和RE脚上拉一段时间，供电稳定后再断开内部强上拉电路。SHDN接低电平时，芯片进入低功耗关断模式，仅消耗小于10μA的电源电流。
商品特性
- 符合或超过TIA/EIA - 485A标准要求
- 4.5V至5.5V电源电压
- 工作温度范围：-40°C至125°C
- 适用于热插拔功能的无干扰加电/断电
- 集成自动换向功能，无需单独信号控制接收器和发送器状态
- 1/4单位负载选项（多达128个总线节点）
- SOP8封装
应用领域
- 隔离RS - 485接口
- 电表
- 工业电机驱动
- 工业控制
- HVAC系统
