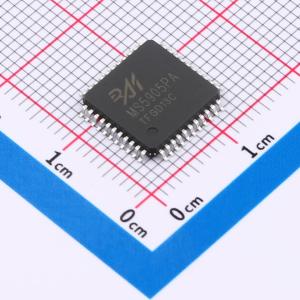

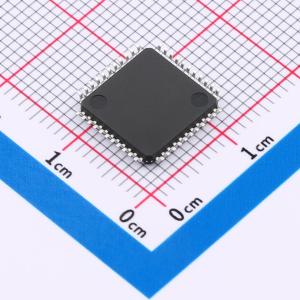

MS5905PA
12bit、内置参考振荡器R/D转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS5905PA是一款12bit分辨率的旋变数字转换器。片上集成正弦波激励电路，正弦和余弦允许输入峰峰值幅度2.3V到4.0V，可编程激励频率为10kHz、12kHz、15kHz、20kHz。转换器可并行或串行输出角度和速度对应的数字量。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5905PA
- 商品编号
- C42415858
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | 12 | |
| 通道数 | 2 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 芯片类型 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | - | |
| 静态电流(Iq) | - | |
| 积分非线性 | 2LSB | |
| 功能特性 | 可编程增益；差分输出；内置基准源 | |
| ADC架构 | - | |
| 微分非线性 | 0.3LSB |
商品概述
MS5905PA是一款12bit分辨率的旋变数字转换器。片上集成正弦波激励电路，正弦和余弦允许输入峰峰值幅度2.3V到4.0V，可编程激励频率为10kHz、12kHz、15kHz、20kHz。转换器可并行或串行输出角度和速度对应的数字量。MS5905PA采用LQFP44封装。
商品特性
- 最大跟踪速率：1250rps
- 精度：±4弧分
- 分辨率：12位
- 并行和串行12位数据端口
- 位置与速度输出
- 系统故障检测
- 差分输入
- 集成增量式编码器仿真
- 内置可编程正弦波激励源
- 兼容DSP和SPI接口协议
- 电源电压：5V±5%
- 工作温度范围：-40°C~+125°C
应用领域
- 伺服电机控制
- 编码器仿真
- 电动助力转向
- 发电机
- 汽车运动检测与控制
