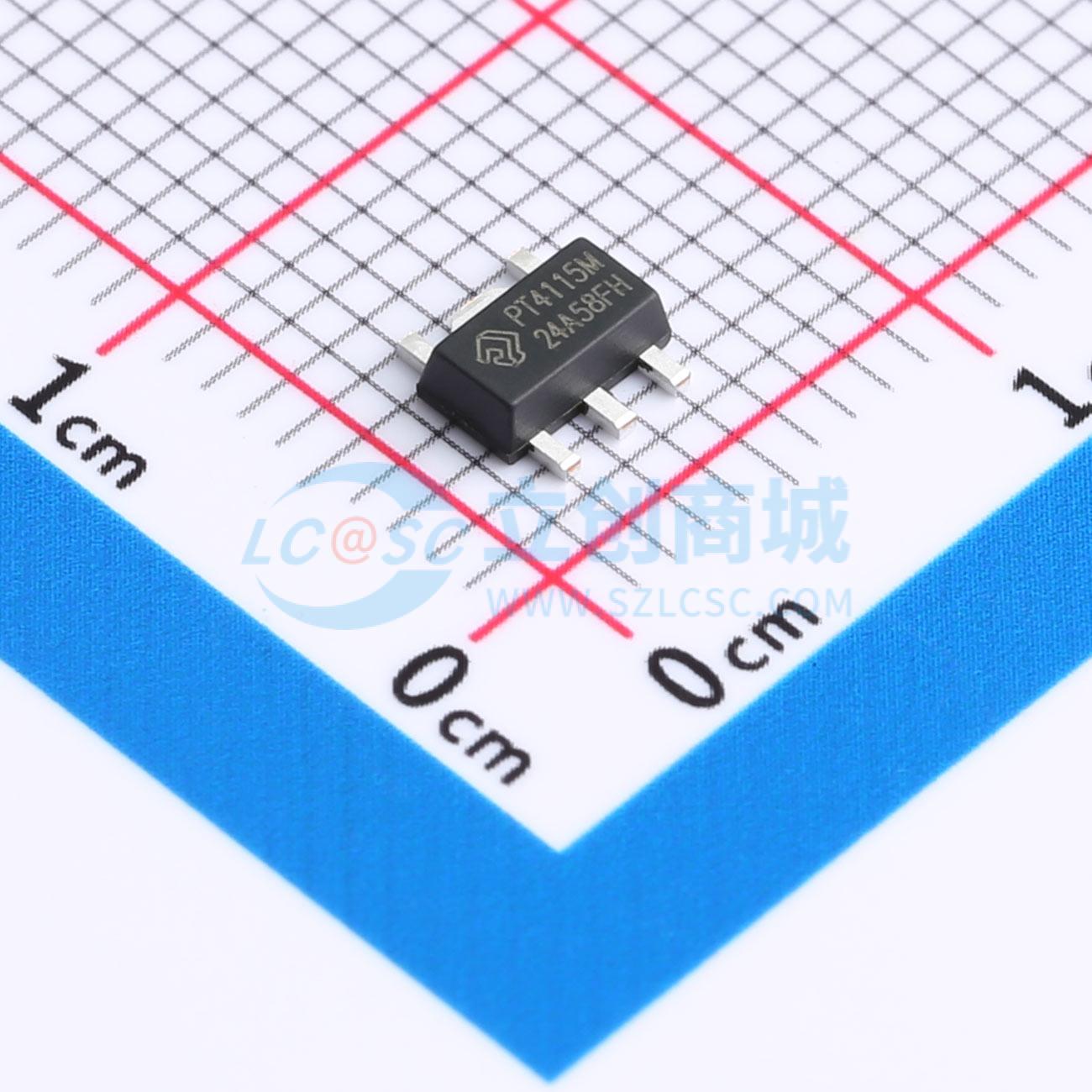

温馨提醒：图片仅供参考，商品以实物为准
PT4115ME89E
36V/1A、高调光比LED恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PT4115M是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。PT4115M输入电压范围从6V到36V，输出电流可调，最大可达1A。根据不同的输入电压和外部器件，PT4115M可以驱动高达数十瓦的LED。
- 品牌名称
- PowTech(华润矽威)
- 商品型号
- PT4115ME89E
- 商品编号
- C42415901
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.16225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 6V~36V | |
| 开关频率 | 1MHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
PT4115M是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。输入电压范围从6V到36V，输出电流可调，最大可达1A。根据不同的输入电压和外部器件，可驱动高达数十瓦的LED。内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚接受模拟调光和宽范围的PWM调光。当DIM电压为低时，功率开关关断，进入极低工作电流的待机状态，采用SOT89 - 5封装。
商品特性
- 极少的外部元器件
- 很宽的输入电压范围：从6V到36V
- 最大输出1A的电流
- 复用DIM引脚进行LED开关、模拟调光和PWM调光
- 3%的输出电流精度
- LED开路自然保护
- 高达97%的效率
- 输出可调的恒流控制方法
- 温度保护功能
应用领域
- 低压LED射灯代替卤素灯
- 车载LED灯
- LED备用灯
- LED信号灯
