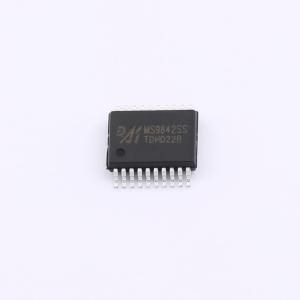

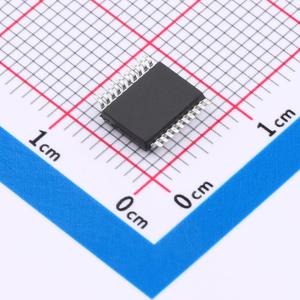

温馨提醒：图片仅供参考，商品以实物为准
MS9842SS
单通道、16Bit CCD/CIS 模拟信号处理器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS9842SS是一款应用于CCD成像的模拟信号处理器。具有1个采样通道，用于采样三线彩色CCD阵列输出信号。由钳位DAC模块、相关双采样(CDS)模块、失调DAC模块、可编程增益放大器(PGA)模块和一个高性能16位ADC模块组成。不需要CDS模式的应用，如接触式图像传感器(CIS)和CMOS有源像素传感器应用，可关断CDS运放。16位数字输出格式由4位宽多路复用组成。通过4线串行接口编程内部寄存器，可以调整增益、失调和工作模式。单电源3.3V供电，典型功耗188mW。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS9842SS
- 商品编号
- C42415859
- 商品封装
- SSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | 16 | |
| 通道数 | 1 | |
| 工作电压 | 3.3V | |
| 接口类型 | - | |
| 芯片类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压源 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压值 | - | |
| 基准电压源温漂 | - | |
| 数据速率 | 15MHz | |
| 采样率 | 15MHz | |
| 静态电流 | 300uA | |
| 积分非线性 | 50LSB | |
| 功能特性 | 可编程增益；掉电模式；内置基准源 |
商品概述
MS9842SS是一款应用于CCD成像的模拟信号处理器。具有1个采样通道，用于采样三线彩色CCD阵列输出信号。由钳位DAC模块、相关双采样(CDS)模块、失调DAC模块、可编程增益放大器(PGA)模块和一个高性能16位ADC模块组成。不需要CDS模式的应用，如接触式图像传感器(CIS)和CMOS有源像素传感器应用，可关断CDS运放。16位数字输出格式由4位宽多路复用组成。通过4线串行接口编程内部寄存器，可以调整增益、失调和工作模式。单电源3.3V供电，典型功耗188mW。
商品特性
- 电源：3.3V
- 功率：188mW（典型）
- 省电模式：300μA（典型）
- 16位ADC速率：15MSPS
- 8位可编程增益
- 相关双采样
- ±370mV 8位可编程失调
- 可编程钳位电压
- 内部参考电压
- 可编程4线串行接口
- 4位复用模式
- SSOP20封装
应用领域
- 平板文档扫描仪
- 胶片扫描仪
- 数字彩色复印机
- 多功能外围设备
