温馨提醒：图片仅供参考，商品以实物为准

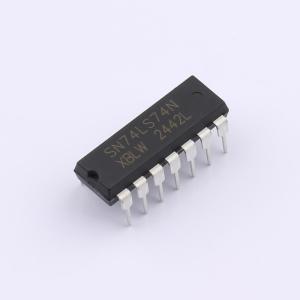

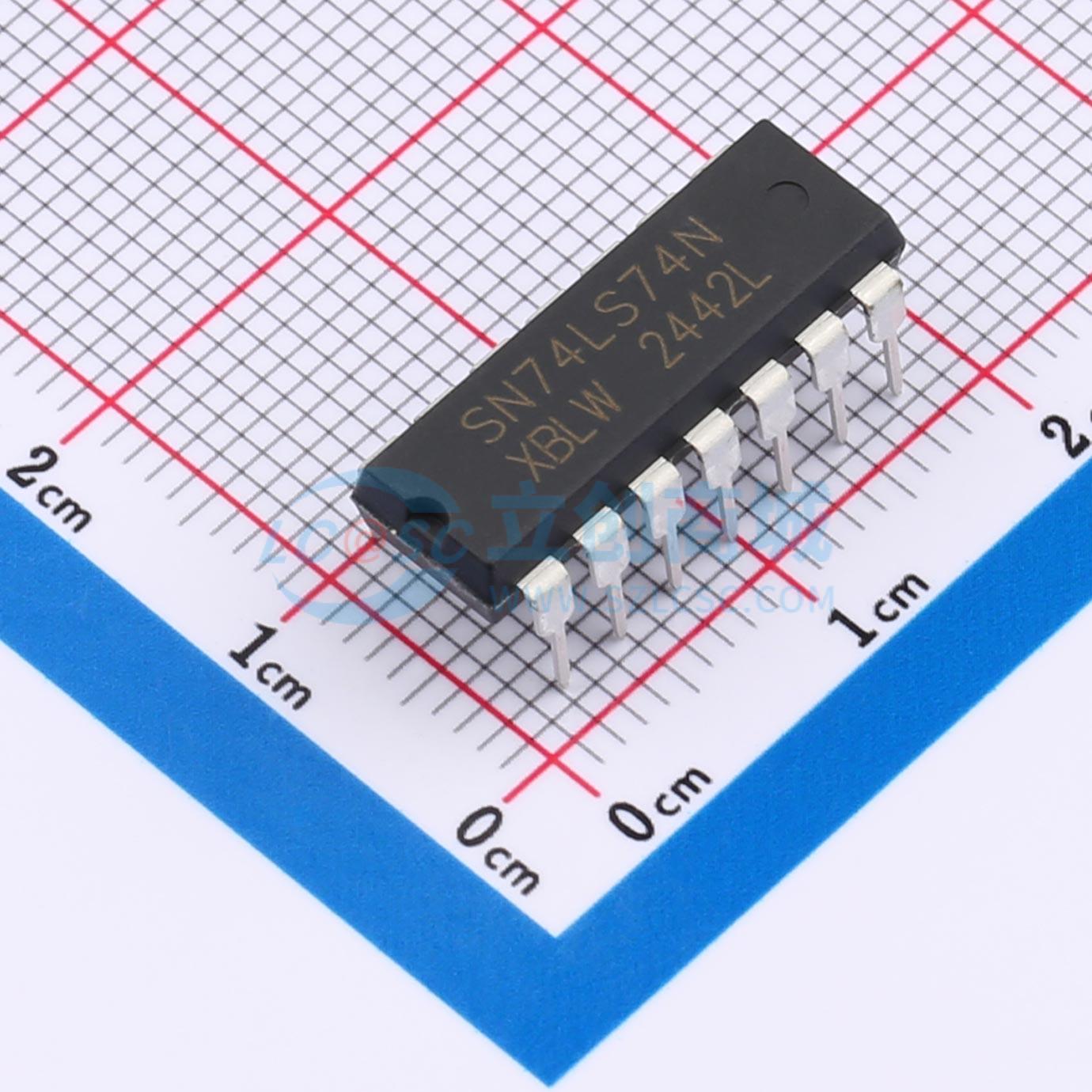

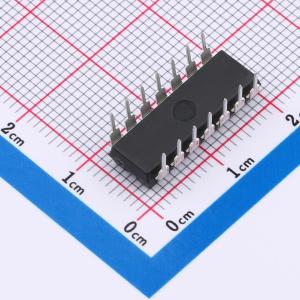

SN74LS74N(XBLW)
双正边沿 D 触发器，配有独立控制输入与互补输出端
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS74是一款双正边沿触发的D型触发器。具有独立的数据、时钟、置位和复位输入，以及互补的nQ和nQ输出。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74LS74N(XBLW)
- 商品编号
- C42415774
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6281克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 47MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 220ns@6V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LS系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 40uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -20℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 2ns | |
| 保持时间 | -2ns |
