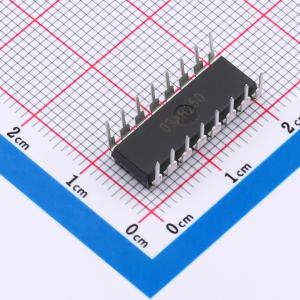

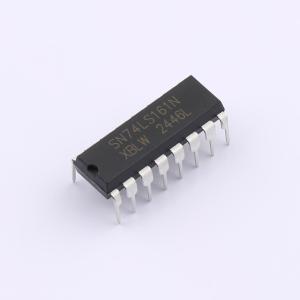

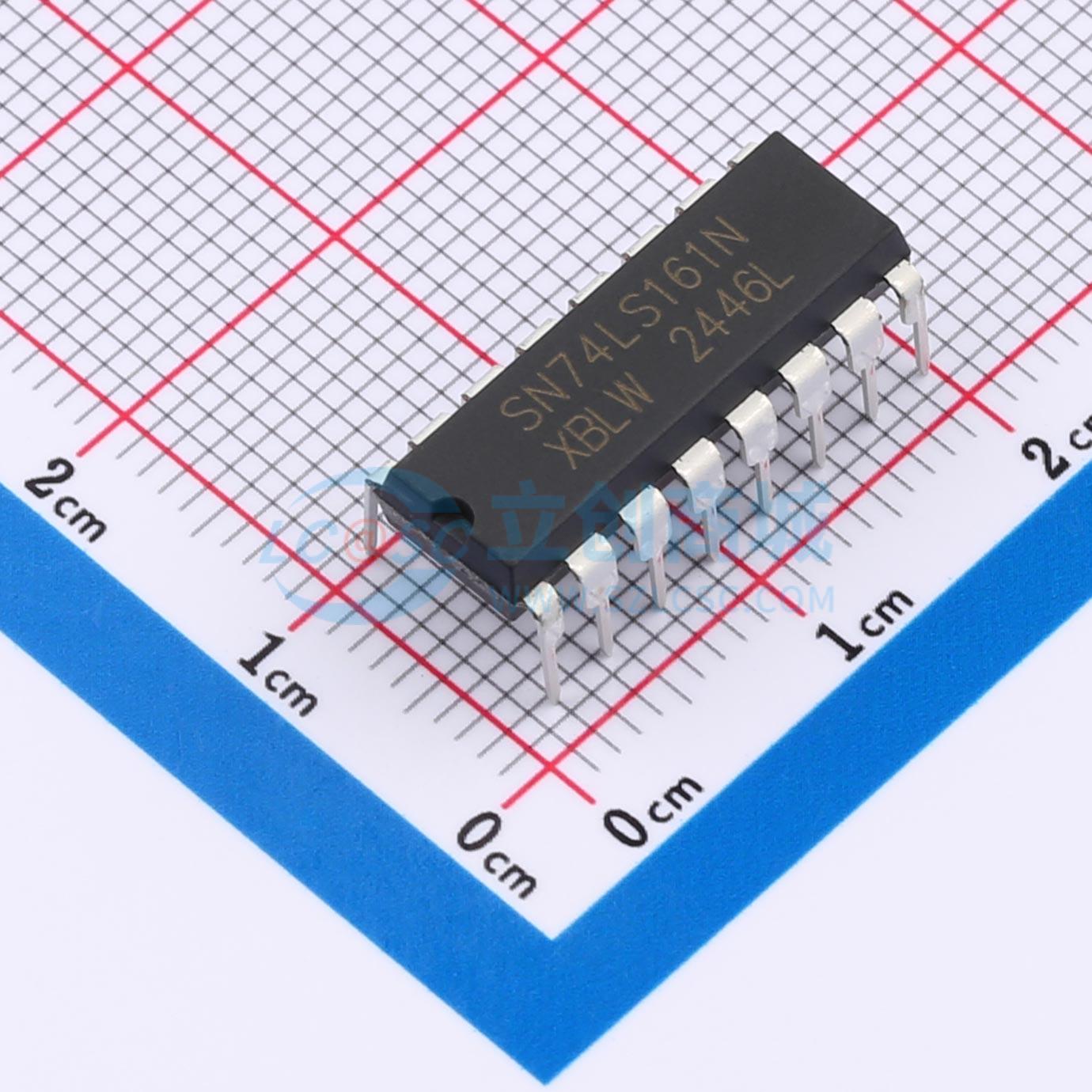

SN74LS161N(XBLW)
可预置同步4位二进制计数器；异步复位
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS161是一个同步可预设的4位二进制计数器，具有异步复位功能。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74LS161N(XBLW)
- 商品编号
- C42415783
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.6531克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 4 | |
| 触发沿 | 上升沿 | |
| 复位方式 | 异步 |
| 属性 | 参数值 | |
|---|---|---|
| 计时方式 | 同步 | |
| 计数速率 | 44MHz | |
| 工作温度 | -20℃~+85℃ | |
| 每个元件位数 | 4 | |
| 传播延迟(tpd) | 19ns | |
| 功能特性 | 复位功能；级联计数器；同步计数 |
商品概述
SN74LS161是一款带有内部先行进位的同步可预置二进制计数器。同步操作通过在时钟（CP）的上升沿同时对所有触发器进行时钟控制来实现。计数器的输出（Q0至Q3）可以预置为高电平或低电平。并行使能输入（PE）为低电平时，禁止计数操作，并使数据输入（D0至D3）的数据在时钟上升沿加载到计数器中。无论计数使能输入（CEP和CET）的电平如何，都可以进行预置操作。主复位输入（MR）为低电平时，无论输入引脚CP、PE、CET和CEP的电平如何，都会将Q0至Q3置为低电平（从而提供异步清零功能）。先行进位简化了计数器的串行级联。CEP和CET都必须为高电平才能进行计数。CET输入被前馈以使能终端计数输出（TC）。这样使能的TC输出将产生一个持续时间约等于Q0高电平输出的高电平脉冲。该脉冲可用于使能下一级级联。级联计数器的最大时钟频率由CP到TC的传播延迟和CEP到CP的建立时间决定，根据以下公式：f_max = 1 / (t_P(max)(CP到TC) + TSU(CEP到CP))。输入包括钳位二极管。这使得可以使用限流电阻将输入连接到超过V_CC的电压。
商品特性
- 同步计数和加载
- 两个用于n位级联的计数使能输入
- 异步复位
- 正边沿触发时钟
- 工作温度范围为 -20°C至 +85°C
- 封装信息：DIP - 16/SOP - 16/TSSOP - 16
