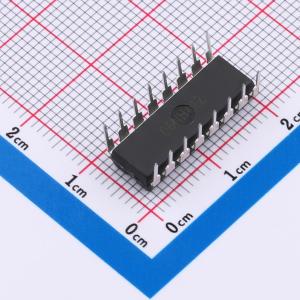

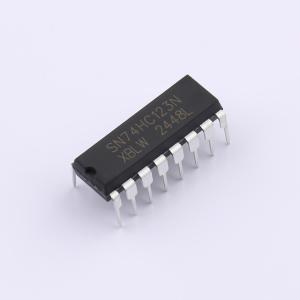

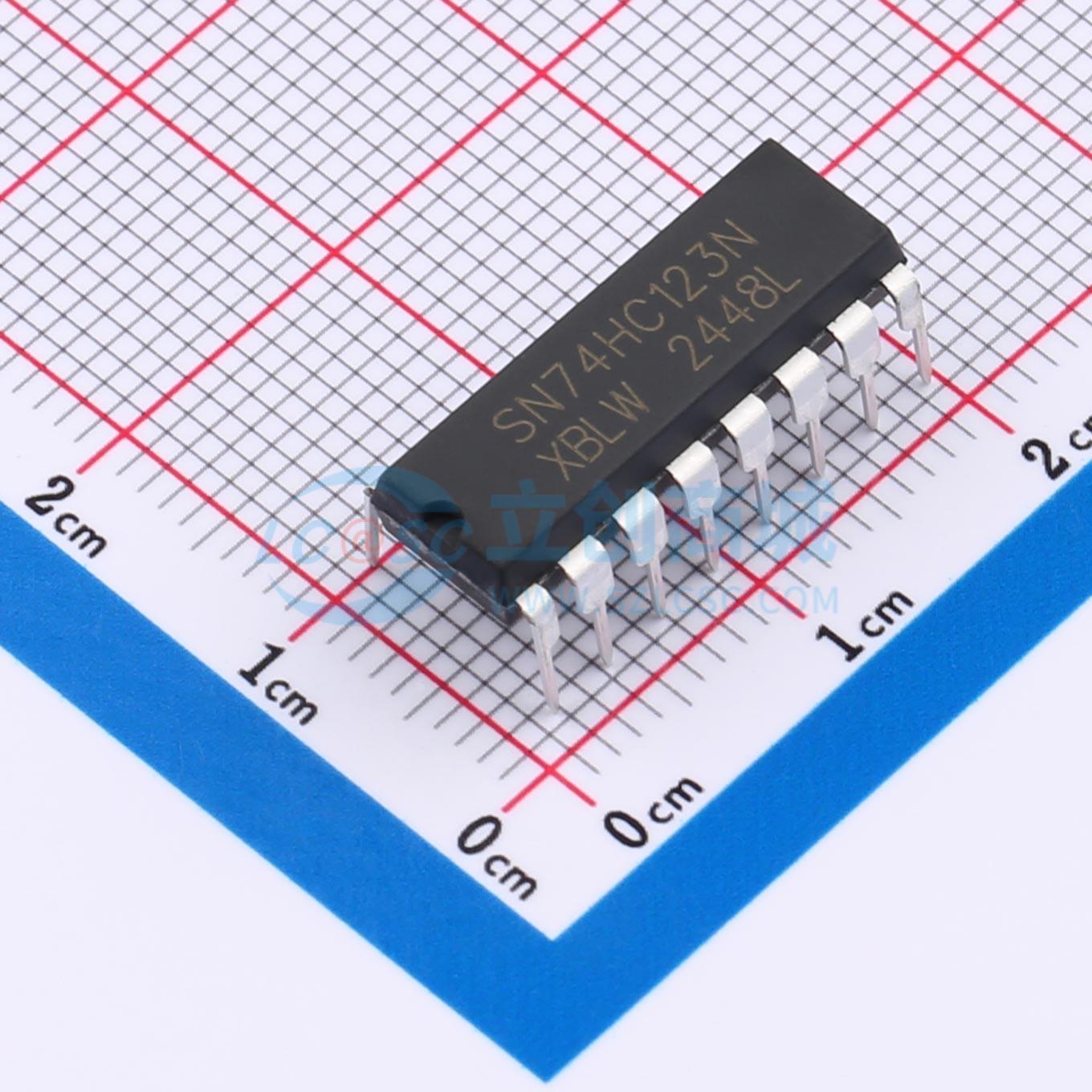

SN74HC123N(XBLW)

带复位功能的双可重触发单稳态多谐振荡器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC123是一款双可重触发单稳态多谐振荡器,包含两个可重触发的单稳态多谐振荡器
品牌名称: XBLW(芯伯乐)
商品型号: SN74HC123N(XBLW)
商品编号: C42415778
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.651克(g)

商品参数

商品概述

SN74HC123是高速硅栅CMOS器件。SN74HC123是双可重触发单稳态多谐振荡器，可通过三种方法控制输出脉冲宽度：1. 通过选择外部电阻(REXT)和电容(CEXT)来设定基本脉冲。2. 一旦触发，可通过对选通的低电平有效边沿输入(nA)或高电平有效边沿输入(nB)进行重触发来延长基本输出脉冲宽度。通过重复此过程，输出脉冲周期(nQ = HIGH, nQ = LOW)可以达到所需的长度。或者，可通过输入nRD上的低电平边沿随时终止输出延迟，这也会抑制触发。3. 从nRD到输入门的内部连接使得可以通过输入nRD上的高电平信号触发电路。

商品特性

可由高电平或低电平有效输入进行直流触发
可重触发以产生占空比高达100%的长脉冲
直接复位可终止输出脉冲
工作温度范围为 -40°C至 +125°C
封装信息：DIP - 16/SOP - 16/TSSOP - 16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	2V~6V
	通道数	2
	输入类型	-
	静态电流(Iq)	8uA

	属性	参数值
	传播延迟(tpd)	26ns
	灌电流(IOL)	5.2mA
	拉电流(IOH)	5.2mA
	系列	74HC
	工作温度	-40℃~+125℃
