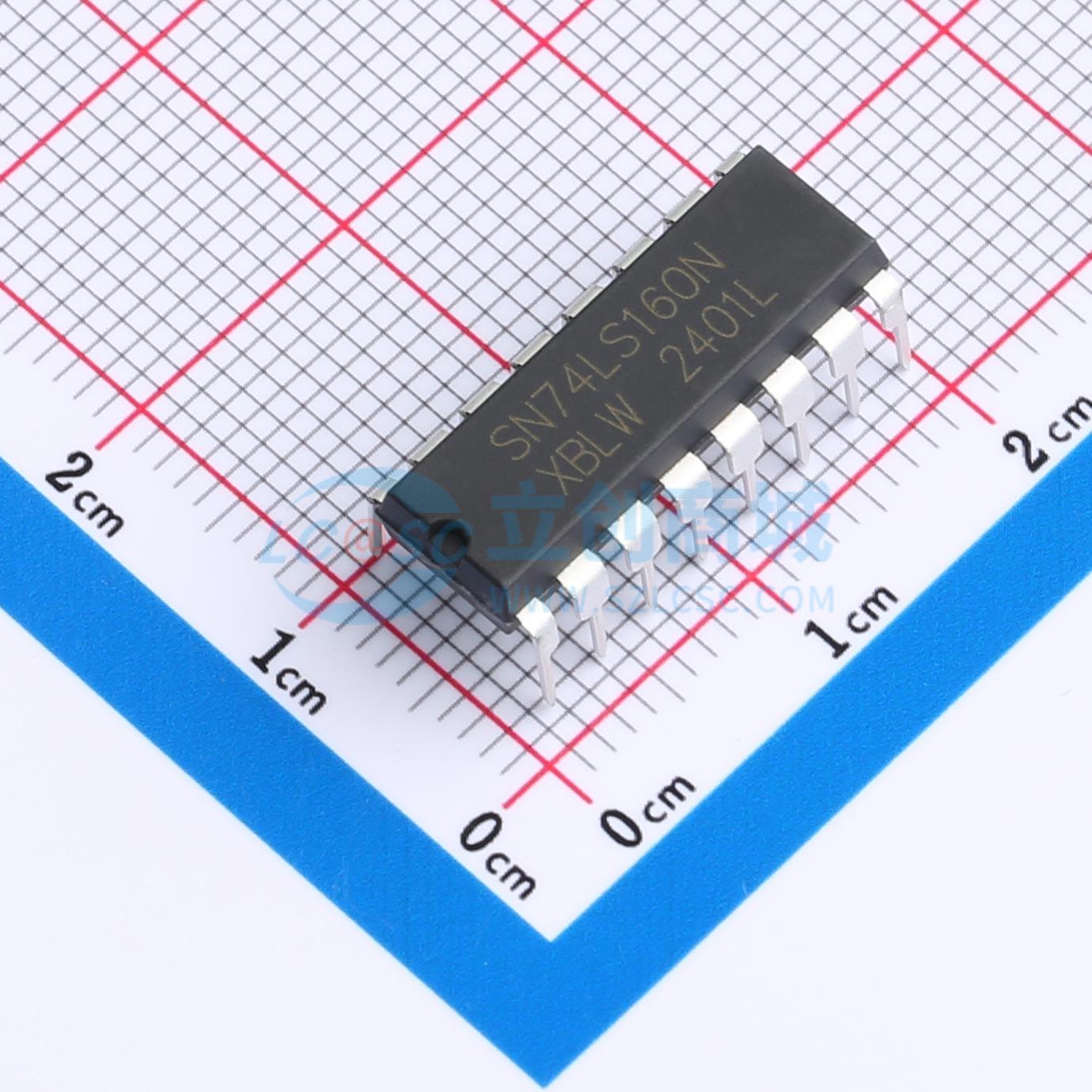

SN74LS160N(XBLW)

SN74LS160是一款带有内部先行进位的同步可预置十进制计数器。同步操作通过在时钟（CP）的上升沿同时对所有触发器进行时钟控制来实现。计数器的输出（Q0至Q3）可以预置为高电平或低电平。并行使能输入（PE）为低电平时，会禁用计数操作，并使数据输入（D0至D3）的数据在时钟上升沿加载到计数器中。无论计数使能输入（CEP和CET）的电平如何，都可以进行预置操作。主复位输入（MR）为低电平时，无论输入引脚CP、PE、CET和CEP的电平如何，都会将Q0至Q3置为低电平（从而提供异步清零功能）。先行进位简化了计数器的串行级联。CEP和CET都必须为高电平才能进行计数。CET输入被前馈以启用终端计数输出（TC）。启用后的TC输出将产生一个持续时间约等于Q0高电平输出的高电平脉冲。该脉冲可用于启用下一级级联。级联计数器的最大时钟频率由CP到TC的传播延迟和CEP到CP的建立时间决定，根据以下公式：fmax = 1 / (tP(max)(CP到TC) + tSU(CEP到CP))。输入包括钳位二极管。这使得可以使用限流电阻将输入连接到超过VCC的电压。

• 同步计数和加载
• 两个计数使能输入，用于n位级联
• 异步复位
• 正边沿触发时钟
• 工作温度范围为 -20°C至 +85°C
• 封装信息：DIP - 16/SOP - 16/TSSOP - 16
