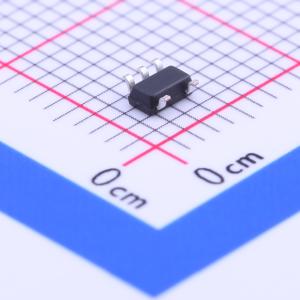

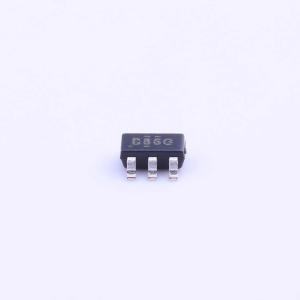

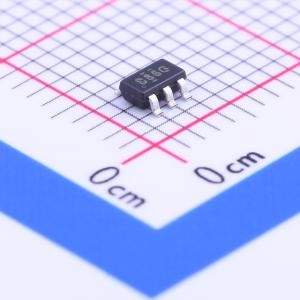

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT1G86DBVR
单路二输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G86 具有 TTL 兼容型 CMOS 输入的单路 2 输入、4.5V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT1G86DBVR
- 商品编号
- C43417
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 可控输出使能 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
商品概述
SN74AHCT1G86是一款单路2输入异或门，器件在正逻辑中执行布尔函数Y = 非A⊕B 或 Y = 非AB + A非B，共有五种有效的等效异或符号，可在任意两个端口标注否定。当所有输入处于相同逻辑电平即A = B时，输出低电平有效；当偶数个输入即0或2个输入激活时，输出低电平有效；当奇数个输入即2个输入中仅1个激活时，输出高电平有效。
商品特性
- 工作电压范围为4.5V~5.5V
- 5V条件下最大传输延迟tpd为8ns
- 低功耗，最大电源电流Icc为10μA
- 5V条件下输出驱动能力为8mA
- 输入兼容TTL电平
- 闩锁性能超过JESD 17标准的250mA要求
- 静电放电防护性能超过JESD 22标准，人体模型可达2000V，充电器件模型可达1000V
应用领域
- 工业个人电脑
- 步进电机
- 交流变频器驱动
- 笔记本电脑
- 智能电表数据集中器
- 企业服务器
