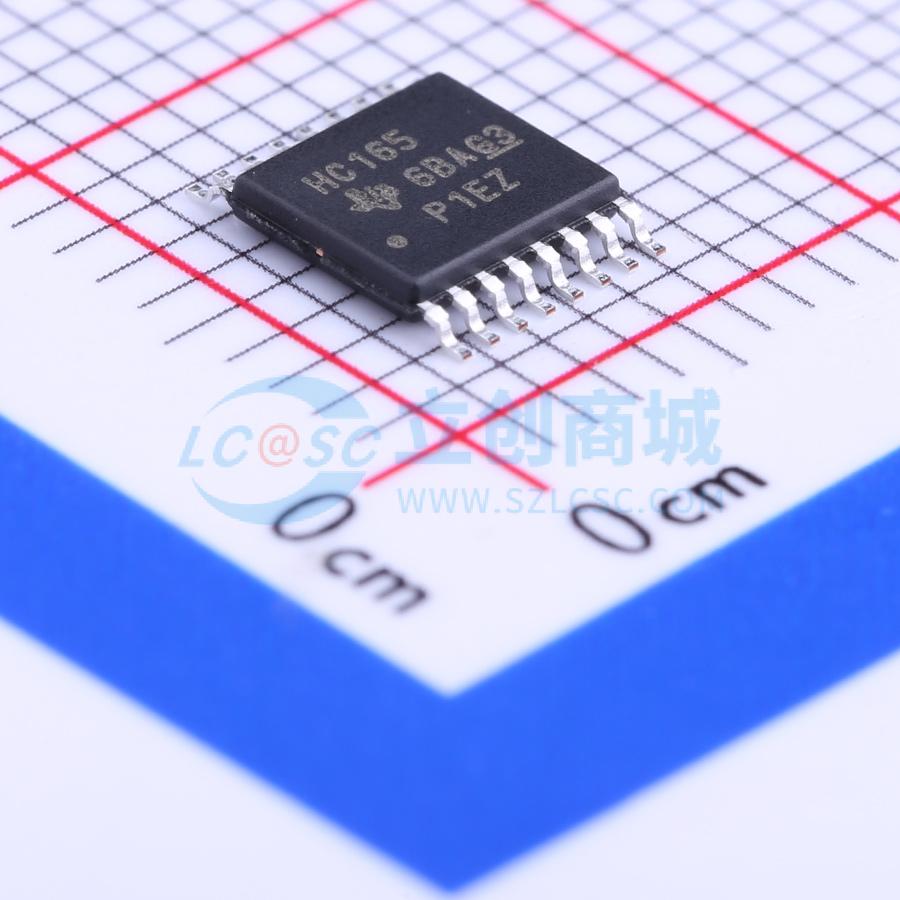

SN74HC165PWR实物图
  • SN74HC165PWR商品缩略图
  • SN74HC165PWR商品缩略图
  • SN74HC165PWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC165PWR

补充型输出 8位并行或串行至串行移位寄存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HC165 8 位并行负载移位寄存器
品牌名称
TI(德州仪器)
商品型号
SN74HC165PWR
商品编号
C43420
商品封装
TSSOP-16​
包装方式
编带
商品毛重
0.183克(g)

商品参数

属性参数值
商品目录移位寄存器
功能并行或串行至串行
工作电压2V~6V
时钟频率(fc)36MHz
元件数1
输出类型互补式
系列74HC
耗散功率(Pd)-
属性参数值
传播延迟(tpd)26ns@6V,50pF
输出电流4mA
分辨率(位)8
灌电流(IOL)4mA
拉电流(IOH)4mA
工作温度-40℃~+125℃
功能特性异步并行加载功能

商品概述

SNx4HC165是8位并行加载移位寄存器,在时钟驱动下将数据向串行QH输出移位。每个级别的并行输入由8个独立直接数据A-H输入提供,移位/加载SH/LD输入为低电平时启用该输入。该器件还具备时钟禁止CLK INH功能和互补串行QH输出。当SH/LD保持高电平、CLK INH保持低电平时,时钟CLK输入的低至高跳变完成时钟触发,CLK与CLK INH的功能可互换;由于低CLK搭配CLK INH的低至高跳变也可完成时钟触发,因此CLK INH仅能在CLK为高电平时切换为高电平。SH/LD保持高电平时禁止并行加载,SH/LD为低电平时,寄存器的并行输入可独立于CLK、CLK INH或串行SER输入的电平启用。

商品特性

  • 工作电压范围宽,为2V~6V
  • 输出可驱动最多10个LSTTL负载
  • 功耗低,最大Icc为80μA
  • 典型传输延迟tpd = 13ns
  • 5V条件下输出驱动为±4mA
  • 最大输入电流低至1μA
  • 具备互补输出
  • 支持直接重载数据输入
  • 具备选通时钟输入
  • 可实现并行到串行的数据转换

应用领域

  • 可编程逻辑控制器
  • 家电
  • 视频显示系统
  • 输出扩展器
  • 键盘
