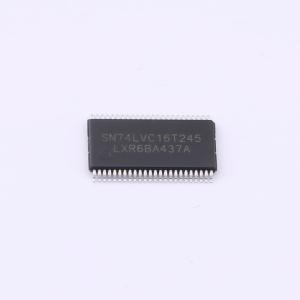

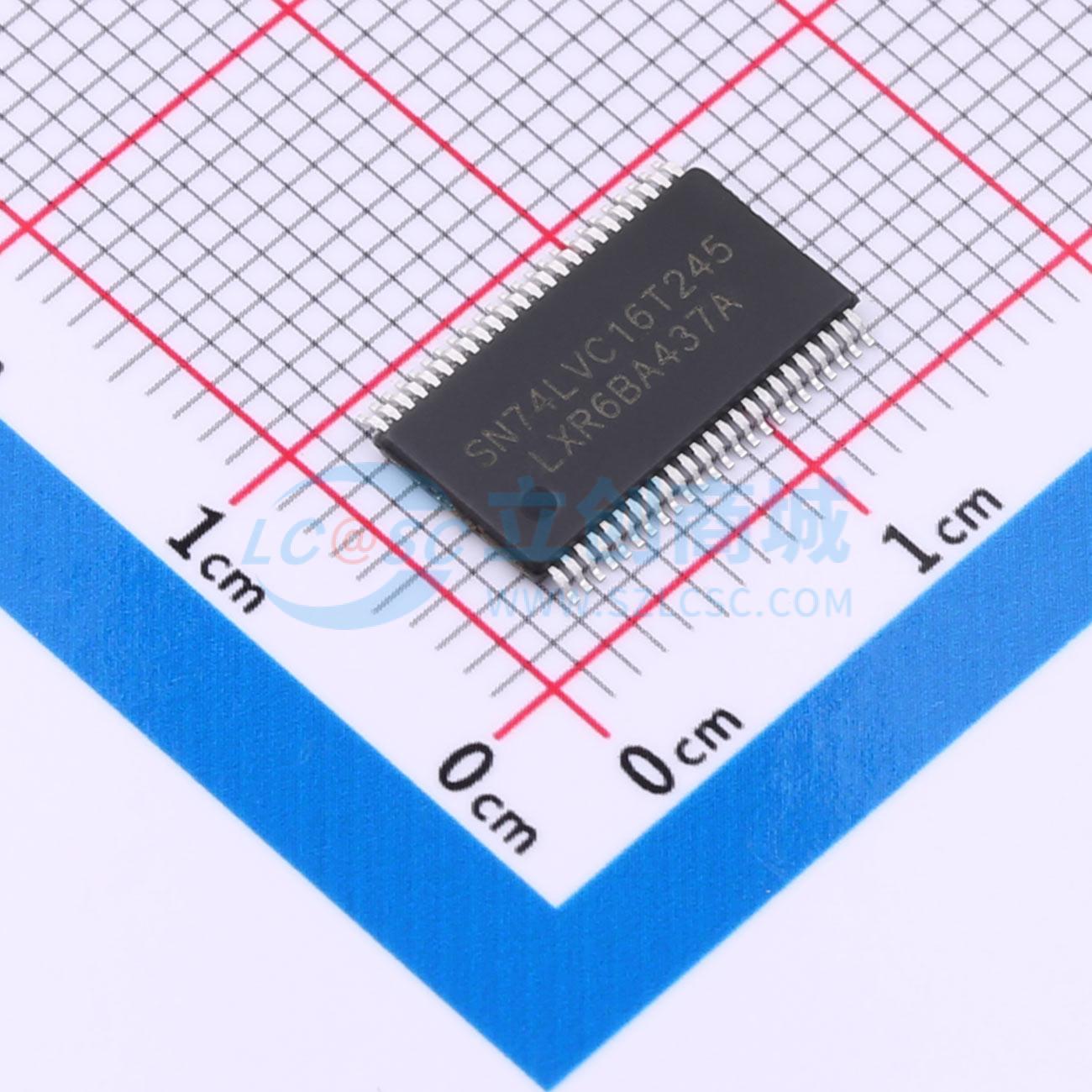

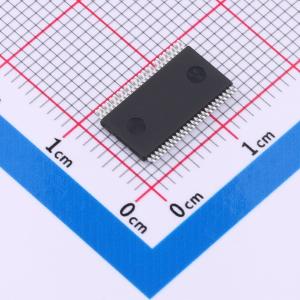

SN74LVC16T245PWR(LX)

双电源带三态控制的16路总线收发器

描述: SN74LVC/LVCH16T245是一款具有三态输出的16位双电源总线收发器，可实现双向电平转换。该设备可以用作两个8位收发器或一个16位收发器。它具有用于电压转换的双电源（VCC(A) 和 VCC(B)）和两个8位输入输出端口（nAn和nBn），每个端口都有其自己的输出使能（nOE）和用于方向控制的发送/接收输入端口（nDIR）。
品牌名称: LX(灵星芯微)
商品型号: SN74LVC16T245PWR(LX)
商品编号: C42403059
商品封装: TSSOP-48
包装方式: 编带
商品毛重: 0.45465克(g)

商品参数

商品概述

SN74LVC/LVCH16T245是一款具有三态输出的16位双电源总线收发器，可实现双向电平转换。该设备可以用作两个8位收发器或一个16位收发器。它具有用于电压转换的双电源（VCC(A) 和 VCC(B)）和两个8位输入输出端口（nAn和nBn），每个端口都有其自己的输出使能（nOE）和用于方向控制的发送/接收输入端口（nDIR）。VCC(A) 和 VCC(B) 均可在1.2V和5.5V之间的任何电压下供电，从而使该器件适合在任何低压节点之间转换（1.2V，1.5V，1.8V，2.5V，3.3V和5.0V）。端口nAn，nOE和nDIR由VCC(A)供电，端口nBn由VCC(B)供电。nDIR为高电平时，数据从nAn到nBn传输。DIR为低电平时，数据从nBn到nAn传输。输出使能输入（nOE）可用于禁用输出，以便于有效隔离总线。 IOFF使得该电路完全适用于具有局部掉电的应用。IOFF电路禁止输出，以防止在断电时流经该电路的任何有害回流电流。在挂起模式下，当VCC(A) 或 VCC(B) 处于GND电平时，nAn端口和nBn端口都处于高阻态。 SN74LVCH16T245中的具有总线保持电路，使得未使用或悬空的输入口保持在有效逻辑电平。

商品特性

宽电源电压范围：VCC(A)：1.2V ~ 5.5V，VCC(B)：1.2V ~ 5.5V
挂起模式
±24mA输出驱动（ΔVCC = 3.0V）
输入可接受高达5.5V的电压
低功耗：ICC最大30uA，IOFF电路可兼容局部掉电工作方式
工作环境温度范围：-40°C ~ +125°C
封装形式：SSOP48/TSSOP48

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.2V~5.5V

	属性	参数值
	工作电压(VCCB)	1.2V~5.5V
	元件数	2
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+125℃
	特性	断电保护
