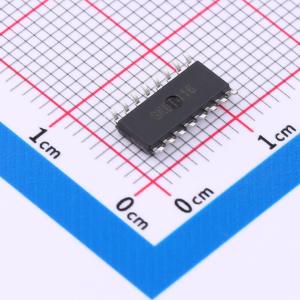

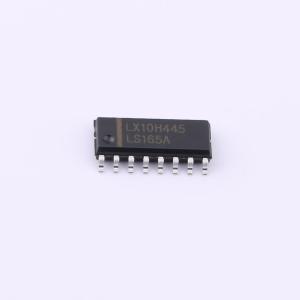

温馨提醒：图片仅供参考，商品以实物为准

SN74LS165ADR(LX)

8位并入串出移位寄存器

描述: SN74LS165是一个8位串行或并行输入/串行输出移位寄存器。该电路具有一个串行数据输入（DS），八个并行数据输入（D0~D7）和两个互补的串行输出（Q7和Q7）。当并行加载输入（PL）为低电平时，将D0到D7的数据异步加载到移位寄存器中。
品牌名称: LX(灵星芯微)
商品型号: SN74LS165ADR(LX)
商品编号: C42403065
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.2802克(g)

商品参数

商品概述

SN74LS165是一个8位串行或并行输入/串行输出移位寄存器。该电路具有一个串行数据输入（DS），八个并行数据输入（D0~D7）和两个互补的串行输出（Q7和Q7）。当并行加载输入（PL）为低电平时，将D0到D7的数据异步加载到移位寄存器中。当PL为高电平时，数据在DS处串行进入寄存器。当时钟使能输入（CE）为低电平时，数据在CP输入上升沿时移位。CE上的高电平将禁用CP输入。

商品特性

异步8位并行加载
同步串行输入
ESD-HBM: 3000V
ESD-CDM: 1000V
工作环境温度范围：-40℃~+125℃
封装形式：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	移位寄存器
	功能	并行至串行
	工作电压	2V~6V
	时钟频率(fc)	35MHz

	属性	参数值
	每个元件位数	8
	系列	74LS
	工作温度	-40℃~+125℃
	传播延迟(tpd)	28ns@6V,50pF
