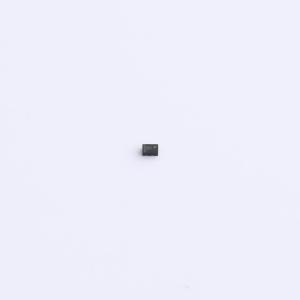

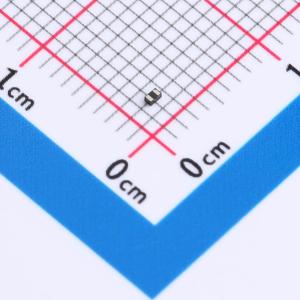

温馨提醒：图片仅供参考，商品以实物为准
MSESD8D3.3CAT5G
双向ESD 3.3V截止 峰值浪涌电流：6A
- 描述
- 此款SOD-882封装双向ESD静电防护二极管专为3.3V系统设计，具备单通道强大保护功能，双向抑制ESD冲击，保障电路安全。其结电容低至15pF，特别适应高速数据传输需求，提供卓越的信号完整性和高效ESD防护性能，是紧凑型电子设备的理想选择。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSESD8D3.3CAT5G
- 商品编号
- C42403084
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压(VBR) | 3.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 60瓦峰值脉冲功率（脉冲时间tp = 8/20微秒）
- 微型DFN1006封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- 符合IEC 61000 - 4 - 2标准，接触放电±15kV，空气放电±20kV
- 符合IEC 61000 - 4 - 4（电快速瞬变脉冲群）标准，40A（5/50纳秒）
- 符合IEC 61000 - 4 - 5（雷击）标准，6A（8/20微秒）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
