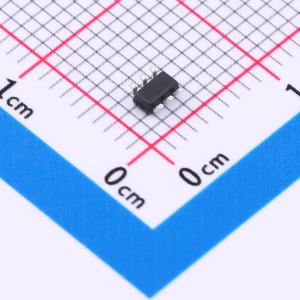

温馨提醒：图片仅供参考，商品以实物为准
MBD9G101G-TR
降压型 600mA 4.5V~55V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款同步降压转换器采用SOT-23-5封装，它具备低静态工作电流：可在极小带载条件下实现最高效率，有助于提高整个系统的能效，降低系统功耗，被广泛应用于工业领域、通信领域、智能电表、通用电压稳定器和降压转换器中出色的表现
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MBD9G101G-TR
- 商品编号
- C42403105
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~55V | |
| 输出电流 | 600mA | |
| 开关频率 | 2MHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 700uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MBD9G101G-TR是一款单片降压开关模式转换器，内置功率MOSFET。它能够在较宽的输入电源范围内提供高达600mA的输出电流，具有出色的负载和线性调节能力。在轻负载情况下，稳压器以低频运行，以保持高效率和低输出纹波。最小输入电压低至4.5V，最大可达60V，甚至能承受更高的瞬态电压。故障保护功能包括逐周期电流限制和热关断。MBD9G101G-TR所需的外部组件数量极少且易于获取。该器件采用SOT23 - 6封装。
商品特性
- 4.5V至50V宽工作输入范围
- 600mA连续输出电流
- 2MHz开关频率
- 内置过流限制
- 内部软启动
- 900mΩ低RDS(ON)内部功率MOSFET
- 输出可从0.795V调节
- 集成内部补偿
- 热关断
- 短路保护
- 采用SOT23 - 6封装
- -25‰至+85‰温度范围
应用领域
- 功率计
- 分布式电源系统
- 电池充电器
- 线性稳压器的预稳压器
- WLED驱动器
