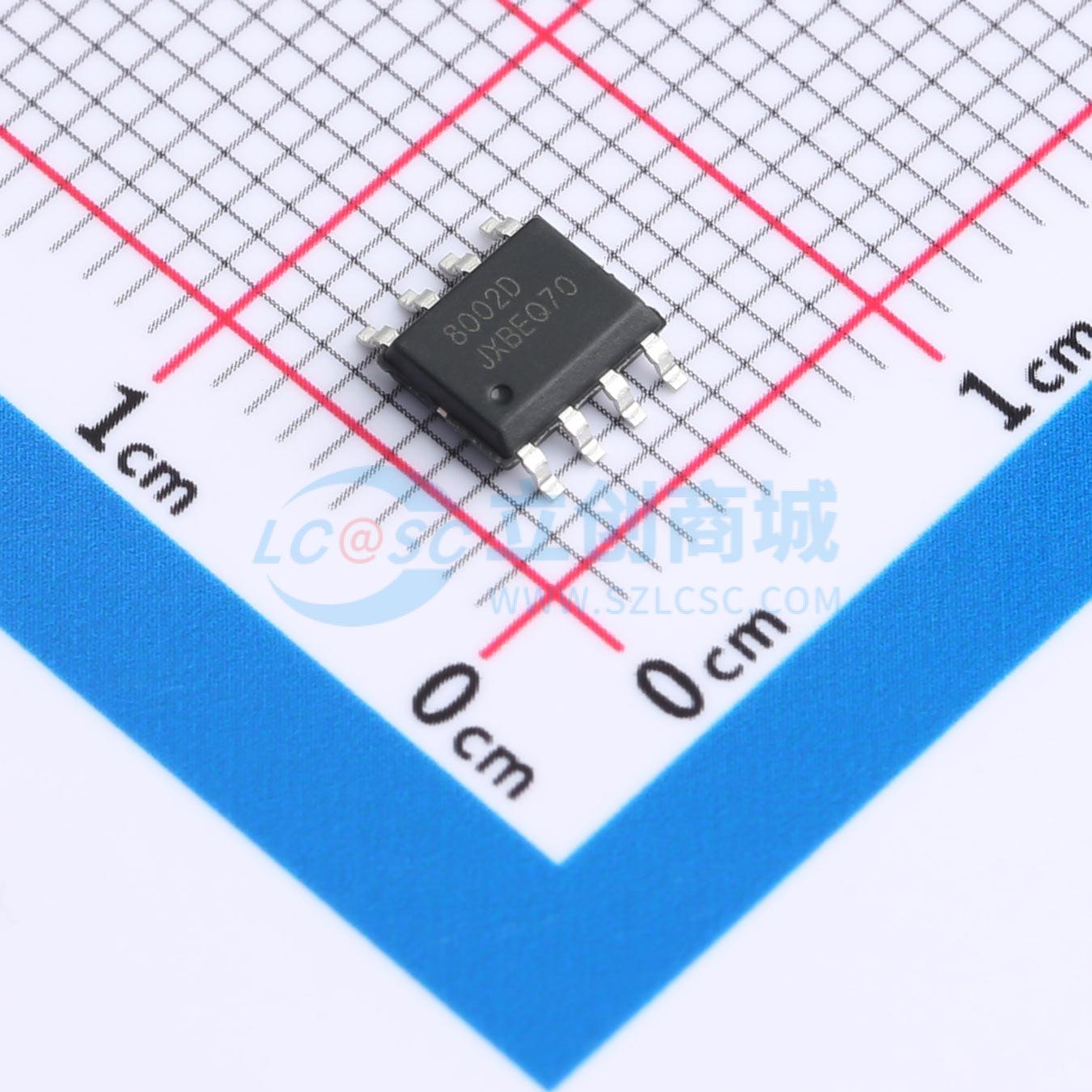

MS8002D
单通道AB类差分输入音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款音频功率放大器芯片采用SOP-8封装，它的特点低失真度和较好的信噪比：音频范围内总谐波失真噪音可以小于 1%（20Hz-20kHz），信噪比等参数也能满足音频设备，能够较好地保证音频信号的质量，被广泛应用于：音频设备、消费电子、玩具及游戏机、扬声器筀等领域
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS8002D
- 商品编号
- C42403122
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.163775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.6W×1@8Ω；2.8W×1@3Ω；2.6W×1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.3% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 信噪比 | 89dB | |
| 电源纹波抑制比(PSRR) | 57dB | |
| 功能特性 | 使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.5V~5.5V |
商品概述
MS8002D是一颗单通道AB类差分输入音频功率放大器。在5.0V电源供电，THD+N = 10%，3欧姆负载上可以输出2.8W的功率。其差分输入架构能有效提高噪声的抑制能力。产品应用电路简单，仅需极少数的外围器件，就能提供高品质低失真的输出。MS8002D具有关断功能，可极大延长系统的待机时间。过热保护功能增强了系统的可靠性。POP声抑制功能改善了系统的听觉感受，同时简化了系统调试。MS8002D提供SOP8封装。
商品特性
- 输出功率：-1.6W（VDD = 5.0V，RL = 8Ω，THD + N = 10%）
- 输出功率：-2.6W（VDD = 5.0V，RL = 4Ω，THD + N = 10%）
- 输出功率：-2.8W（VDD = 5.0V，RL = 3Ω，THD + N = 10%）
- 工作电压：2.5V到5.5V
- 低失真和低噪声
- 开机POP声抑制功能
- 过热保护功能
应用领域
- FM播放器
- 网络摄像头
- 玩具及游戏机
- 插卡音箱
- 蓝牙音箱
