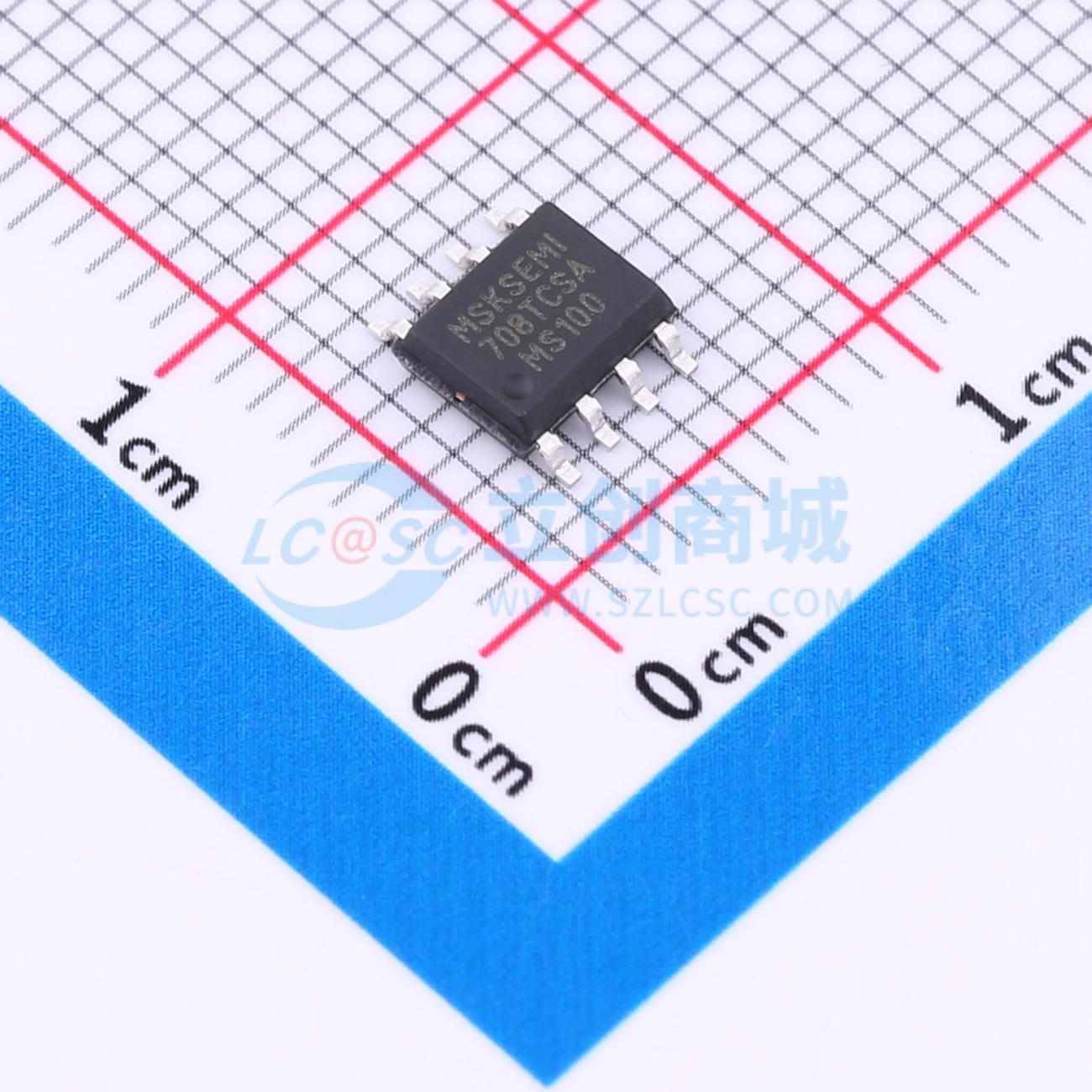

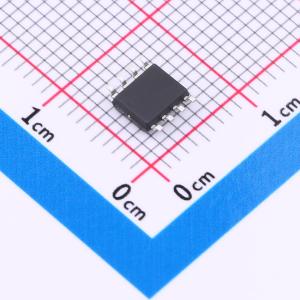

MSMAX708TCSA+T
电源电压和电池电压监控芯片
- 描述
- 此款复位芯片，采用SOP-8封装，具有高有效和低有效两种复位方式，可根据系统需求灵活配置,能够提供较强的驱动能力，确保复位信号或其他控制信号的有效传输,被广泛用于：计算机系统、通信设备、消费电子产品、工业控制设备
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSMAX708TCSA+T
- 商品编号
- C42403142
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0954克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 工作电压 | 3.5V~5.5V | |
| 复位有效电平 | 低电平有效；高电平有效 | |
| 阈值电压 | 3.08V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 200ms | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 手动复位输入 | |
| 静态电流(Iq) | 50uA |
商品概述
706P/R/S/T/J、708R/S/T/J、705/6/7/8和813L芯片主要用于监控电源电压和电池电压。当电源电压低于2.63V（706P/R，708R）、2.93V（706S，708S）、3.08V（706T，708T）、4.00V（706J，708J）、4.40V（706/708）或4.65V（705/707，813L）时，将产生复位信号。706P/R/S/T/J、705/706/813L芯片具有一个1.6秒延时复位的看门狗电路，将WDI引脚悬空可以禁用看门狗计时器。708R/S/T/J、707/708芯片具有高电平和低电平两种复位电平输出，但没有看门狗功能。706P芯片与706R芯片的功能基本一致，但复位输出高电平。813L与705芯片的功能也基本一致，但复位输出为高电平。内置1.25V比较器，可用于监测电池的低电压。所有的芯片都具有手动复位功能。封装形式有8引脚DIP、SOP和紧凑型MSOP。
商品特性
- 低功耗，完全兼容产品
- MSMAX706P/R/S/T、MSMAX708R/S/T、MSMAX705/6/7/8、MSMAX813L：供应电流(100μA)
- 6种高精度的电压监测可选
- 手动复位输入
- 内置1.25V电压监控器
- 看门狗功能(706P/R/S/T/J、705/6/813L)
- 200ms复位延迟输出
- 3种复位信号可选
- 8引脚DIP、SOP、MSOP封装
应用领域
- 电脑和控制器
- 嵌入式系统
- 电池供电系统
- 智能仪器
- 无线通信系统
